Casa / Lares · Revisão E em 3D

Explorar o modelo

CamadasCoberturas e tetosParedes e envidraçadosFrentes dos armáriosTerreno e contentoresTrepadeiras e floreirasEmbasamento e cortina vegetal atualizados sobre o levantamento. Movimentos de terra e afastamentos por rever.

Selecione um elemento no modelo.Arraste para rodar; use a roda para aproximar.

Ficheiros do projeto

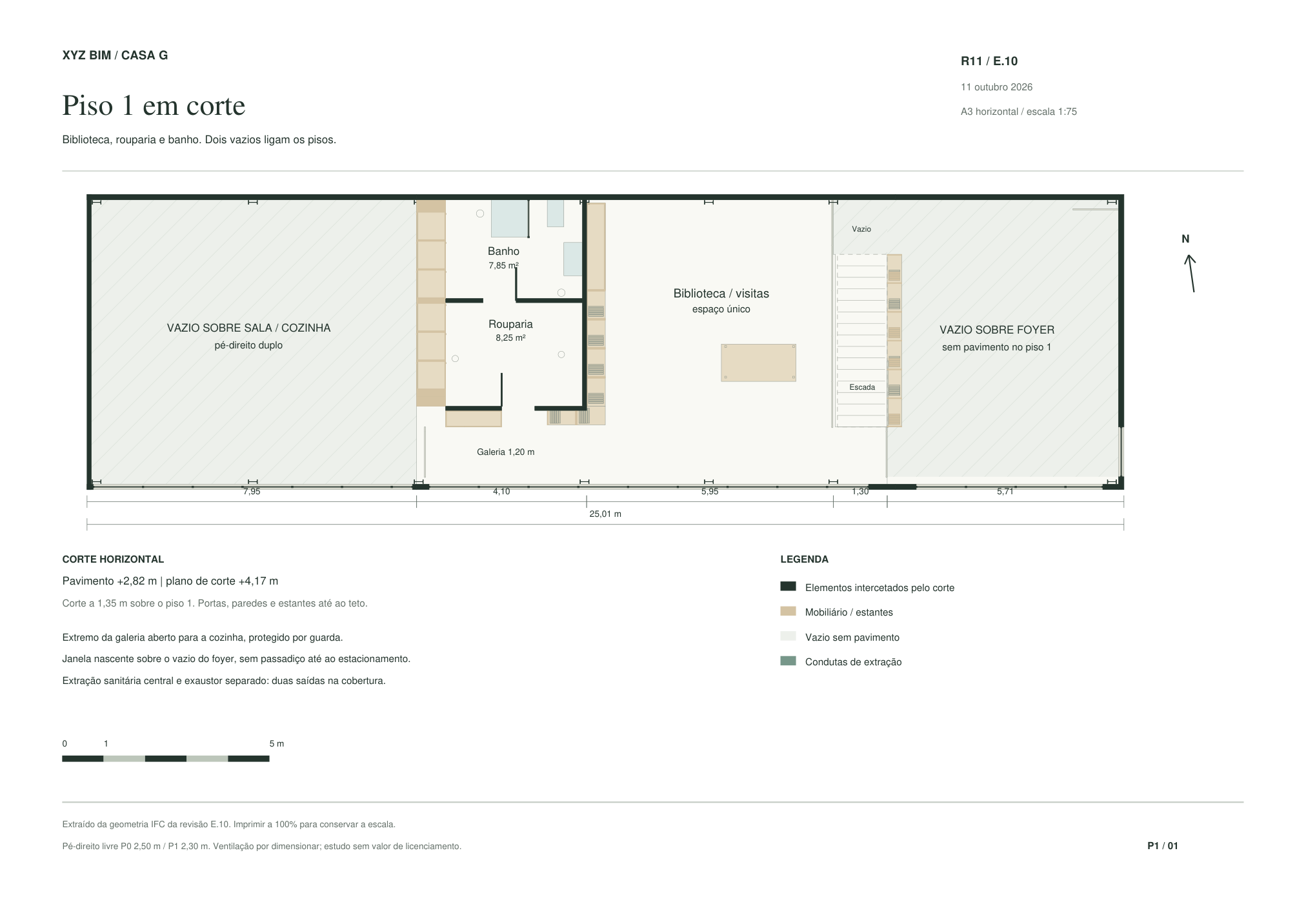

Licenciamento nesta revisão Investigação cartográfica · geologia, solos e PDM Estudo solar e cobertura Estudo e pormenor · PDF Família da cobertura · IFC Alterações desta revisão · TXT Planta em corte do piso 1 · PDF Planta em corte do piso 1 · imagem Descarregar IFC Descarregar GLB Abrir cena Blender Plantas de base · antes das correções

Duas saídas na cobertura: cozinha e extração sanitária central. Caudais, diâmetros e admissão de ar por dimensionar.
Pala sul de 1,50 m, sem acesso. Banho superior 7,85 m² · rouparia 8,25 m² livres, descontando os novos armários.
Área de estudo: 264,00 m² · limite de construção: 500 m², incluindo anexos. Quadro de áreas com exteriores cobertos por fechar. Ver medição.
Pé-direito livre: 2,50 m no piso 0 e 2,30 m no piso 1. Cota entre pisos: +2,82 m; vazios com 5,42 m. Pilares IPN 220; vigas IPE 240 e perfis secundários de estudo. Dimensionamento estrutural e ligações da pala com corte térmico por desenvolver.
