Proposta R10 · 3 de outubro de 2026
Duas coberturas.
O mesmo lugar.
A casa desce 1,15 m. Os carros chegam a um pavimento apoiado no terreno, sem tabuleiro nem gabiões no acesso. A varanda prolonga a vida da casa para o exterior.

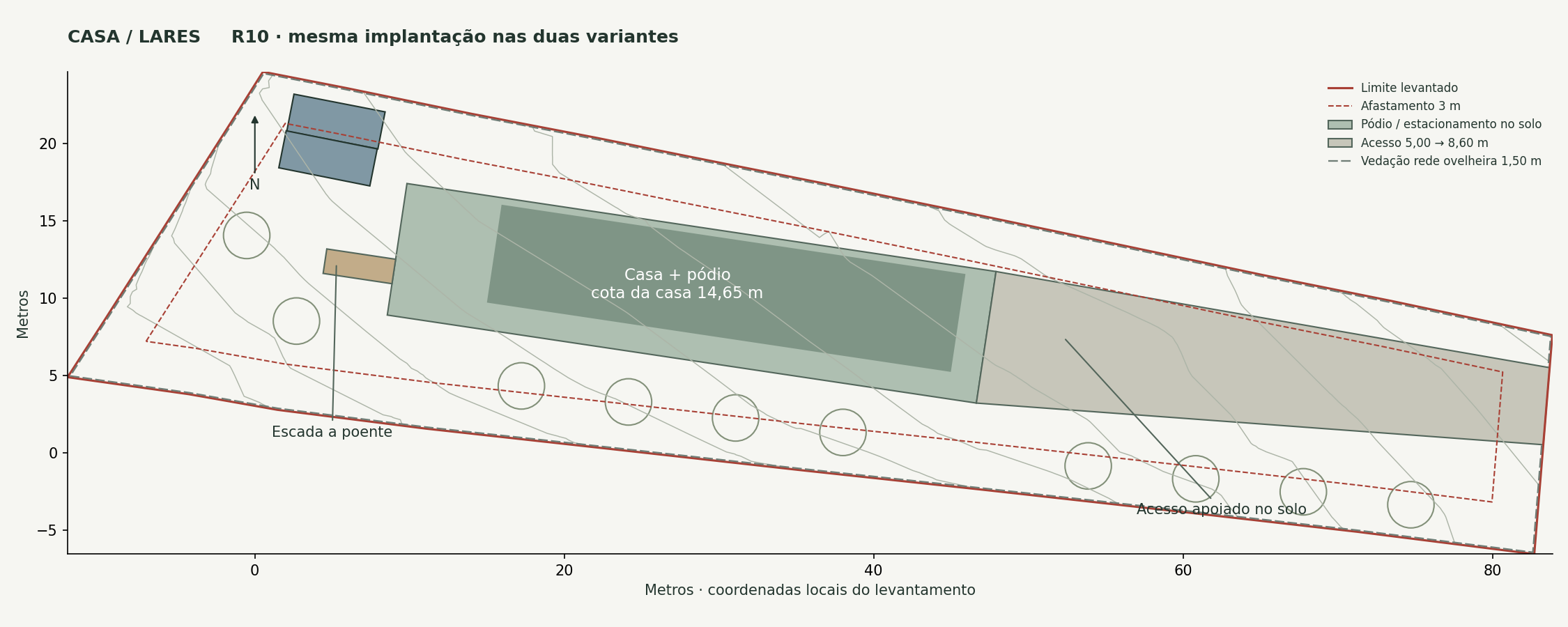

As duas alternativas usam a mesma implantação, cota de piso e solução de acesso. Os modelos são gerados a partir dos respetivos IFC.
Escolher a cobertura.
Percorrer a casa.

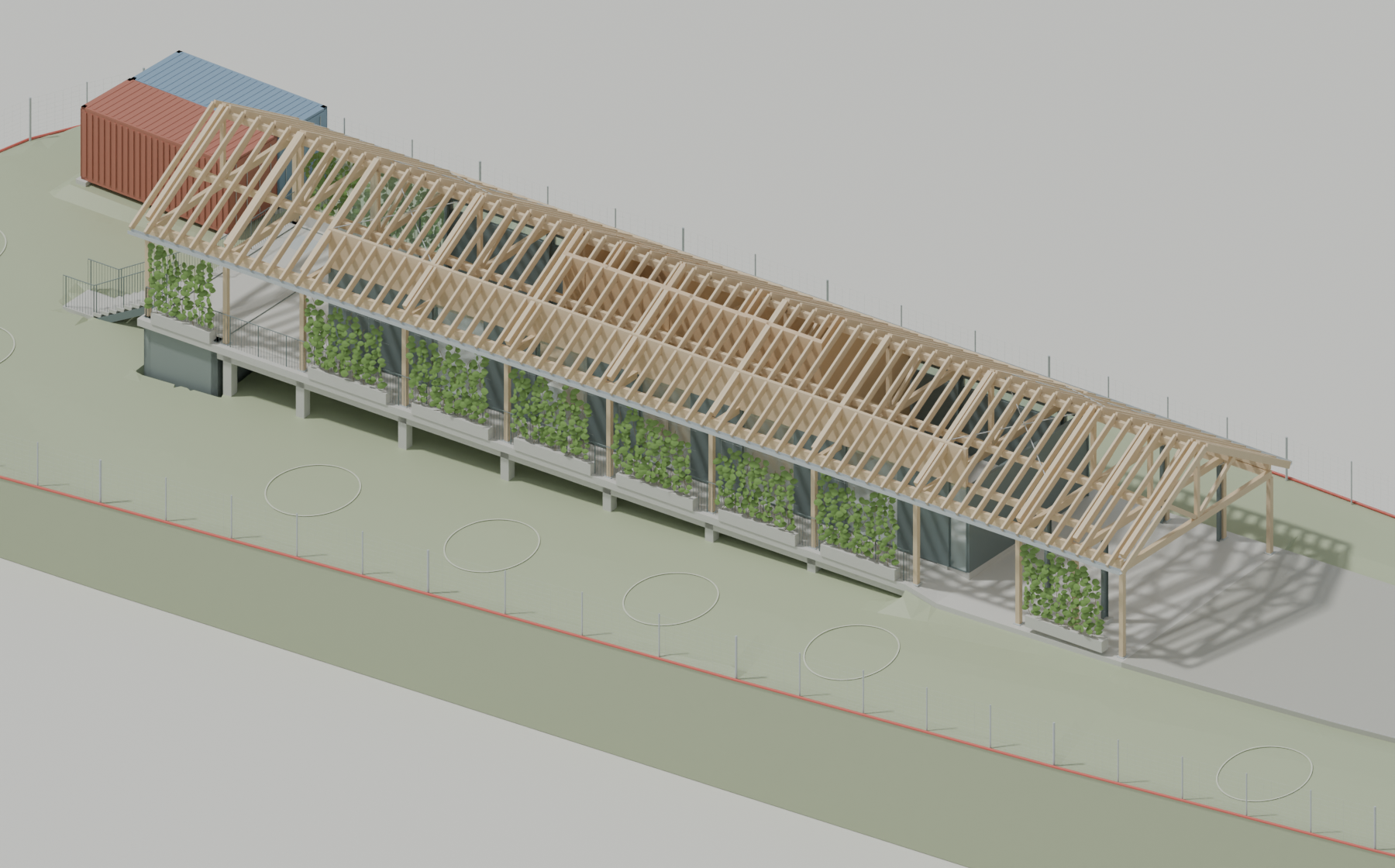

Cobertura de telha sobre todo o pódio, madeira à vista e espaços abertos até ao telhado. Empena do estacionamento aberta.
A carregar as duas alternativas…
Arrastar para rodar · roda para aproximar · as mesmas vistas permitem comparar as duas alternativas.

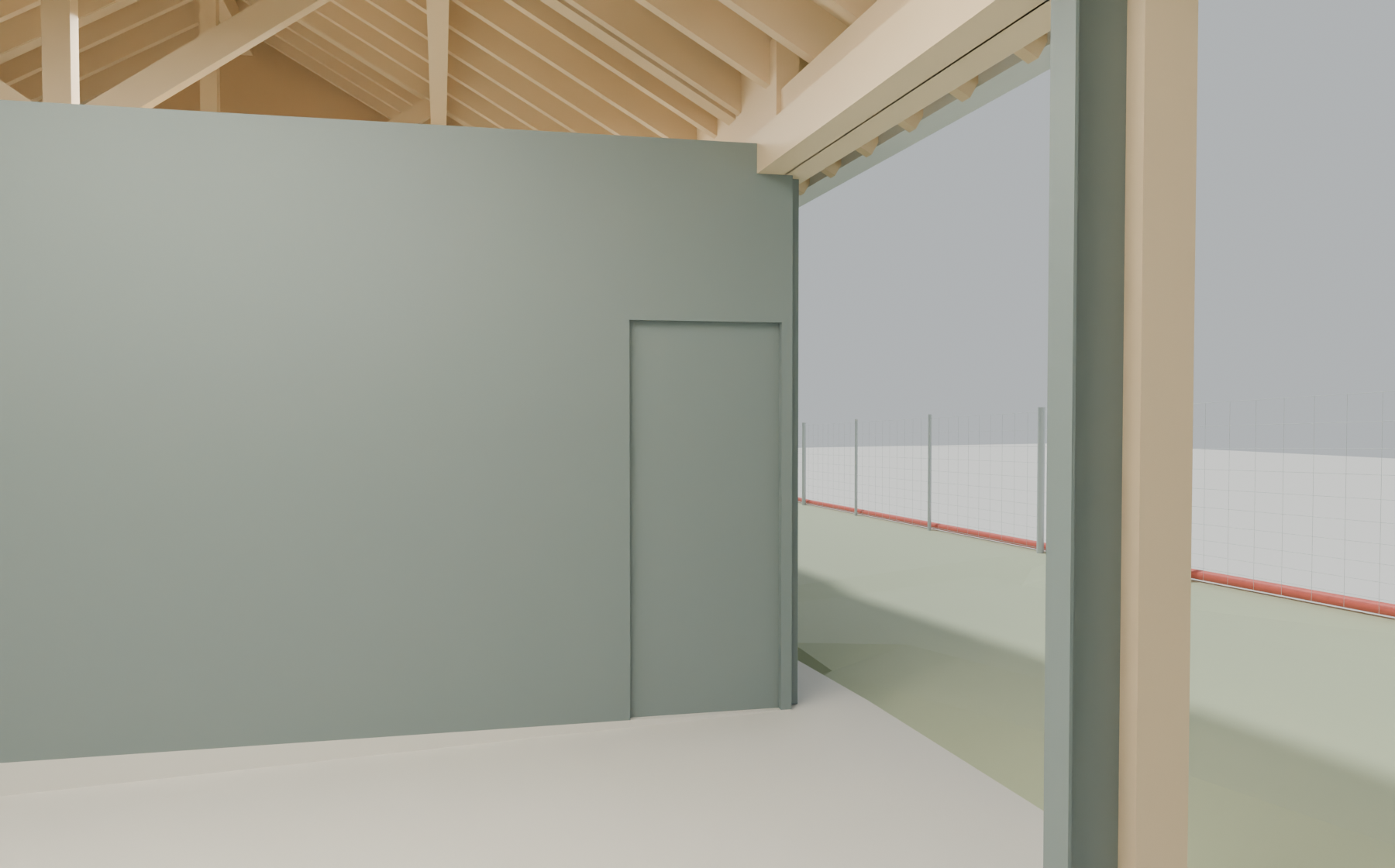

Da chegada ao jardim
Escolha uma etapa para ver a casa à altura dos olhos.
Uma varanda
sob o telhado.

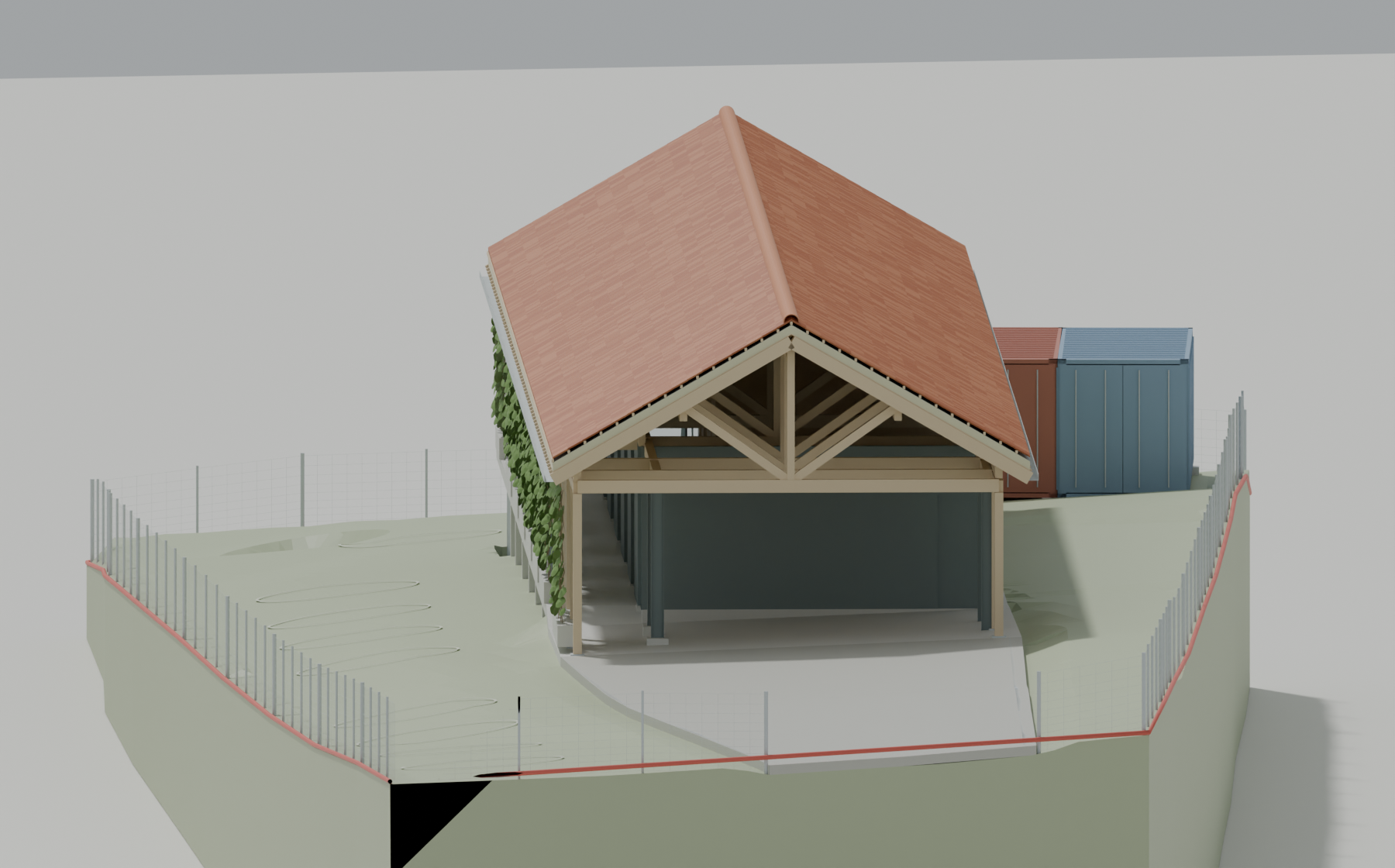

Na alternativa tradicional, as duas águas cobrem toda a projeção do pódio: pátio poente, faixa sul e chegada do estacionamento. A empena exterior nascente fica aberta, mostrando a tesoura de madeira. A separação térmica da habitação mantém-se atrás do estacionamento.
Mais perto
do terreno.

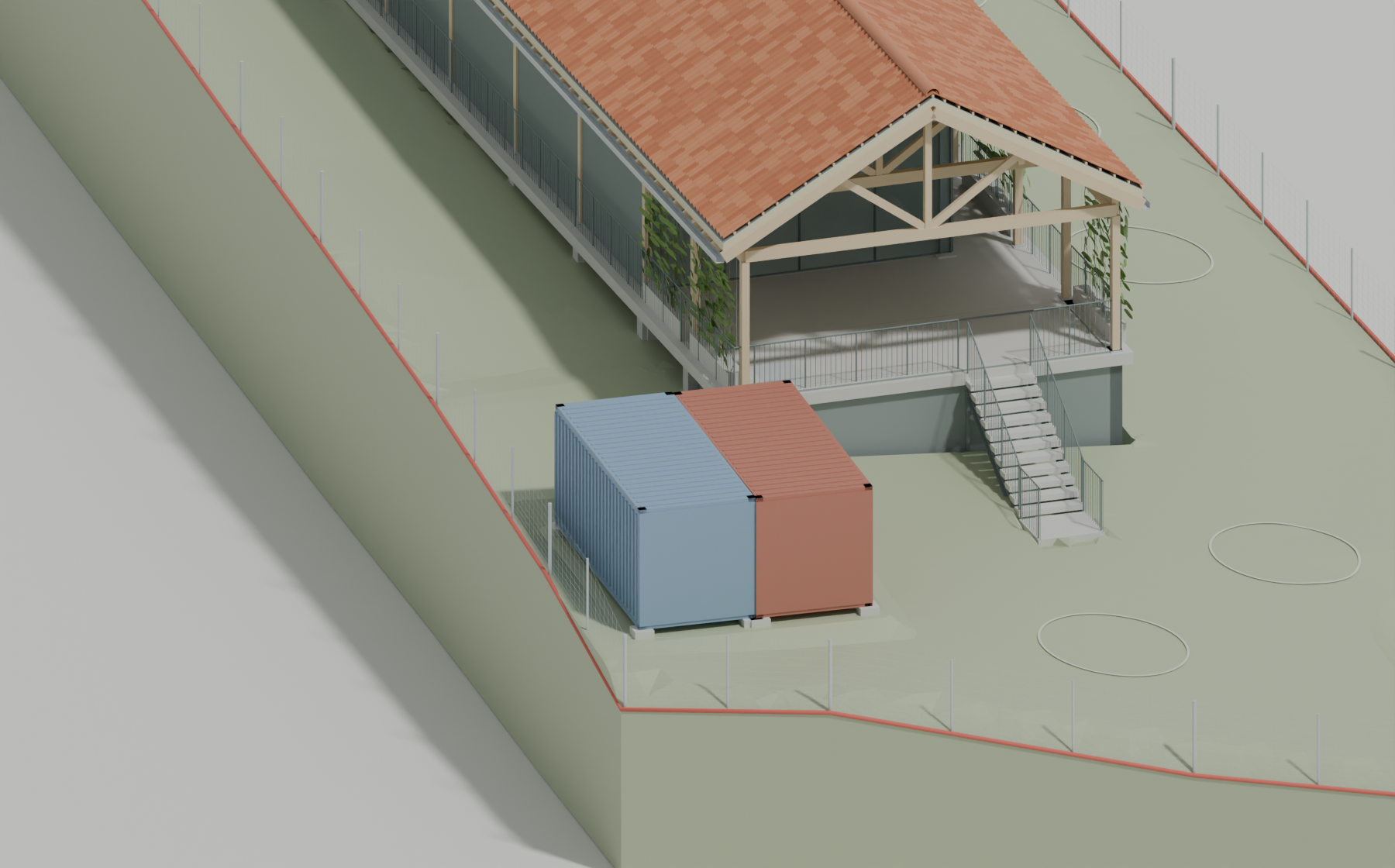

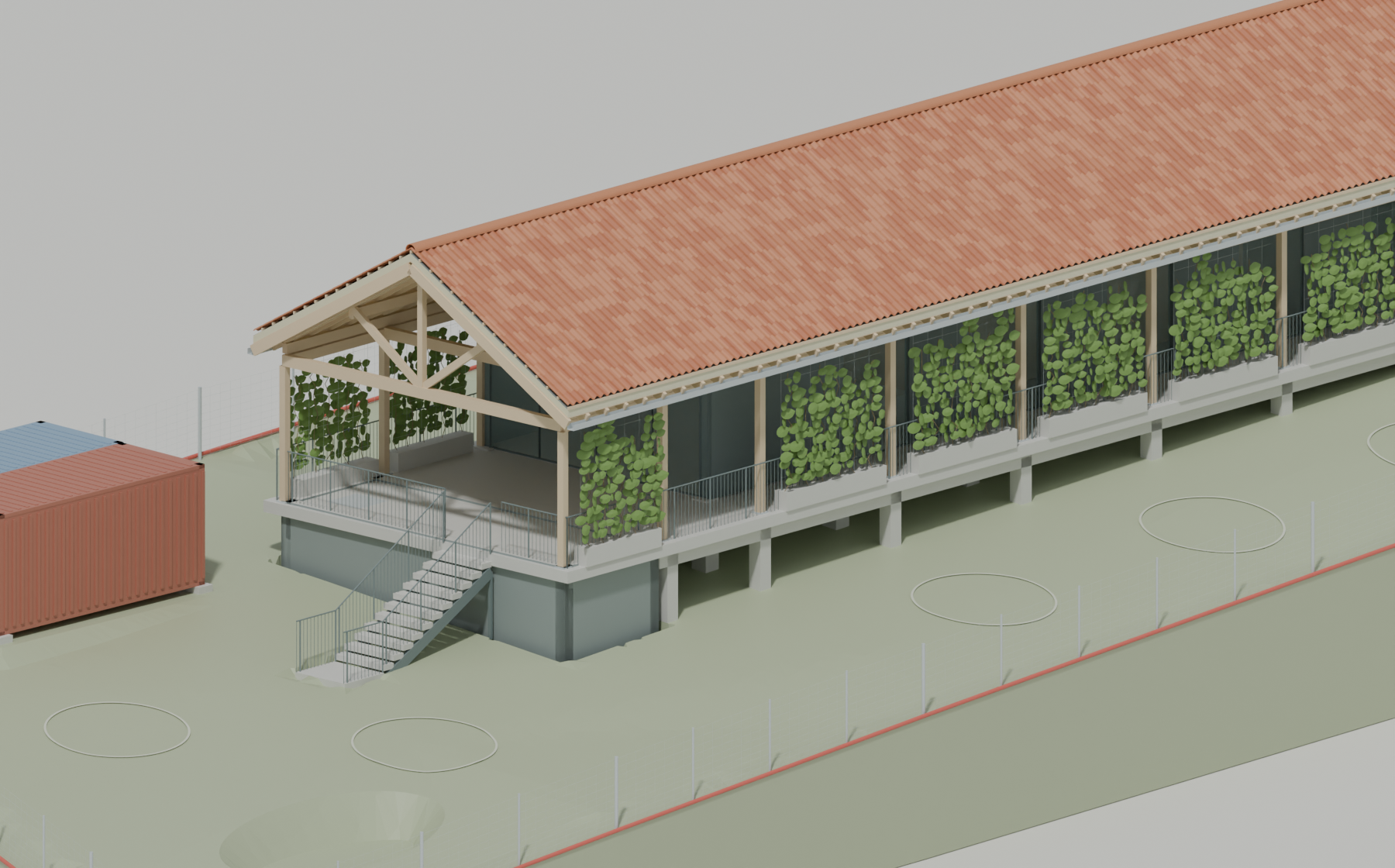

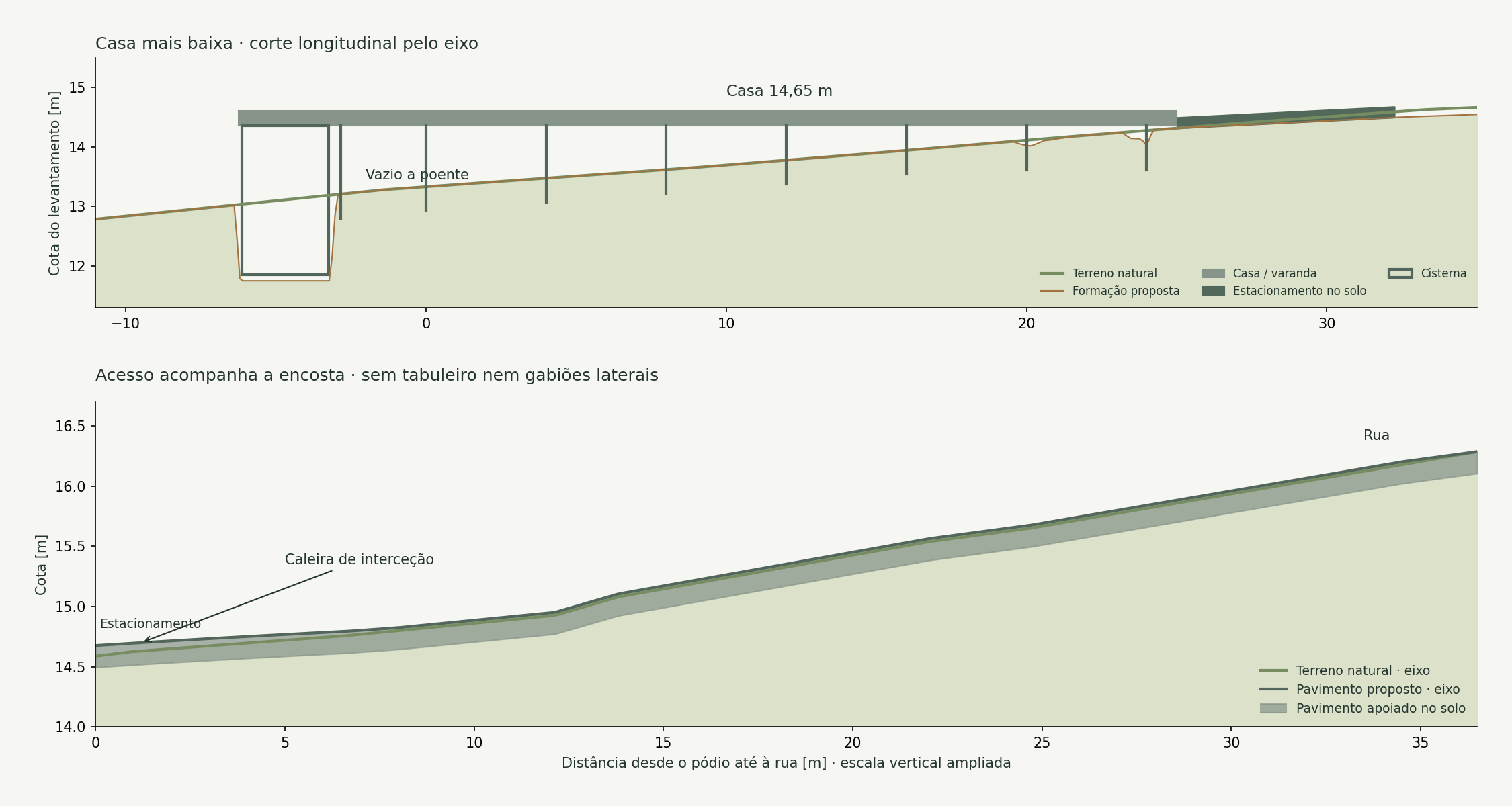

O piso baixa de 15,80 para 14,65 m. O estacionamento tem fundação de pavimento no solo, com regularização local. A casa conserva um vazio ventilado a poente; a nascente, só se escava onde o terreno encontra a laje e as vigas. A cisterna mantém-se sob o pátio, sem espaço de armazenamento proposto. Os dois contentores existentes ficam nivelados à mesma cota, 13,35 m, sobre uma plataforma regularizada.

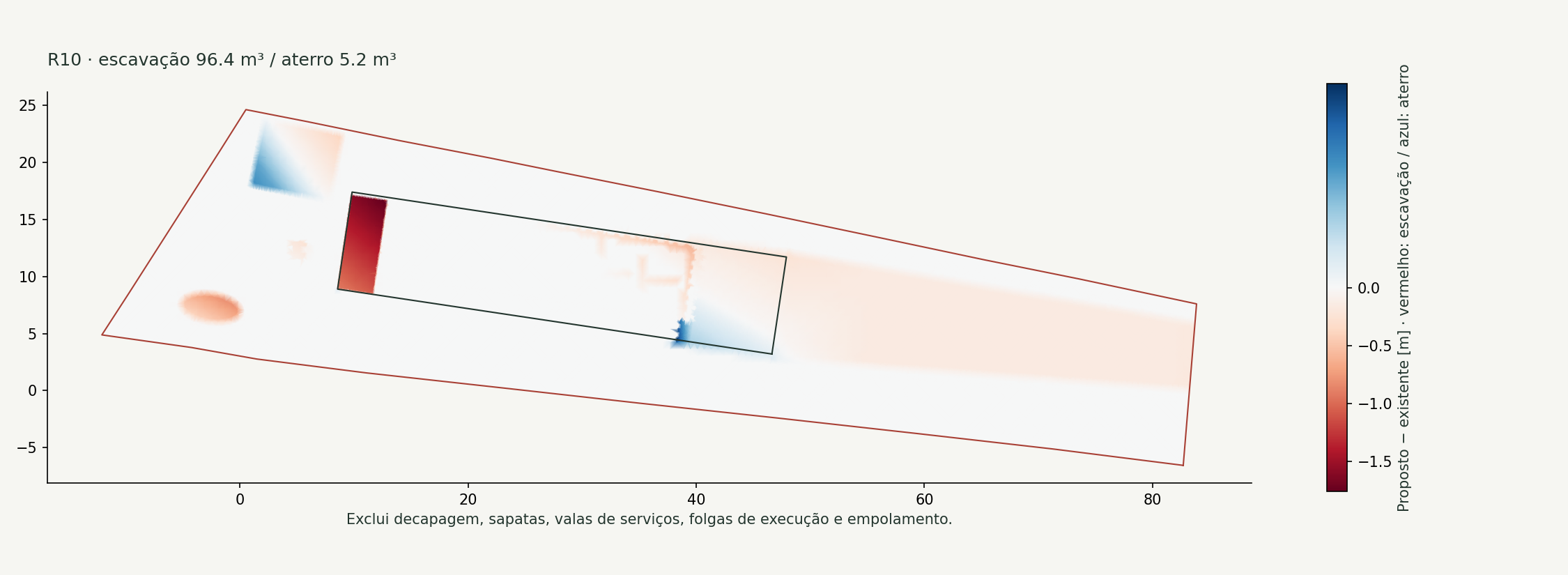

Comparação geométrica com a escavação extensa de R06 pelo mesmo método TIN. Baixar a casa implica escavar mais do que em R07, mas elimina o tabuleiro automóvel e aproxima o estacionamento do terreno. Exclui decapagem, escavação de sapatas, valas de serviços, folgas de execução e empolamento. Menos terras não equivale a menor custo de estrutura.
Acompanhar a encosta.
Intercetar a chuva.

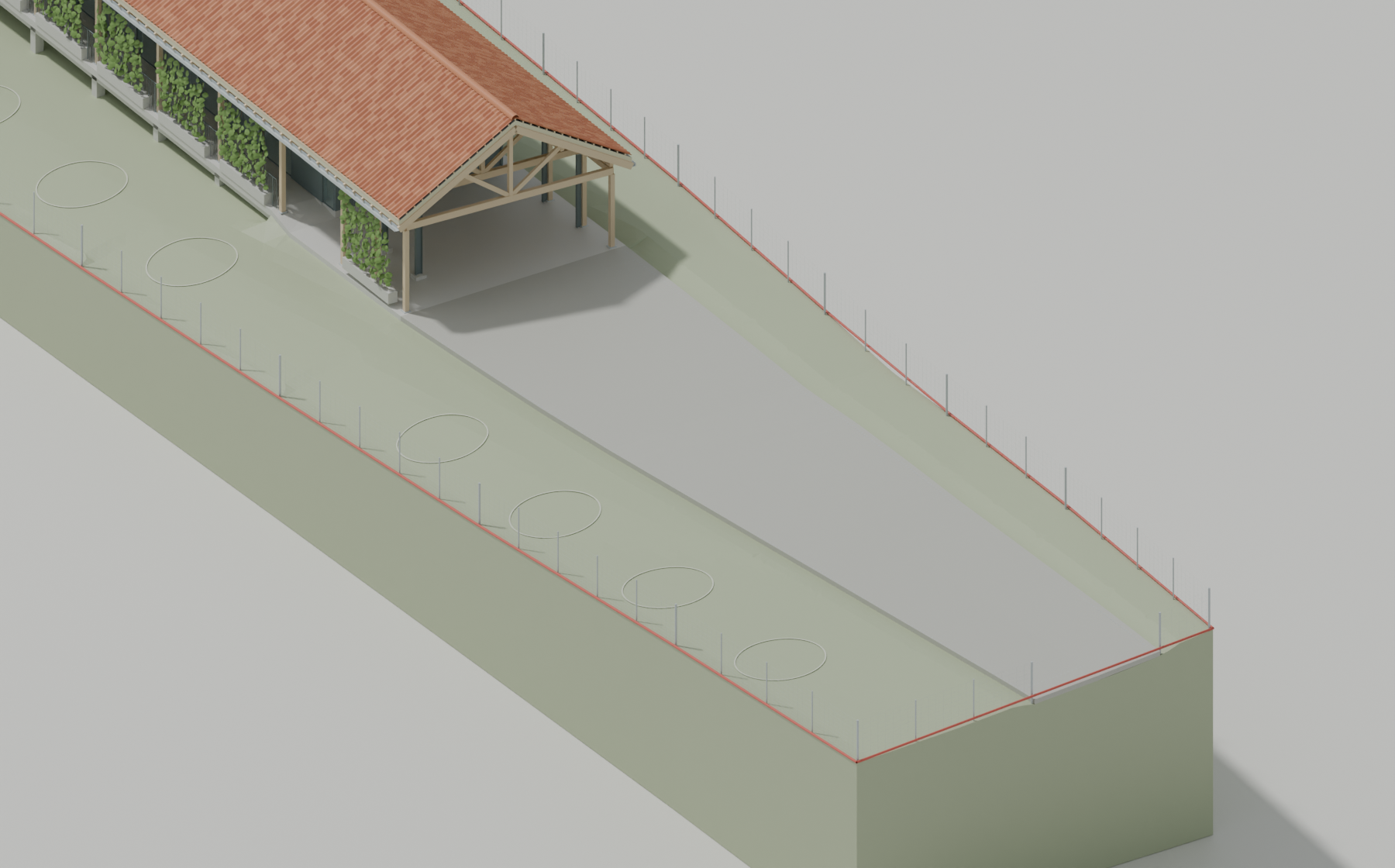

A entrada trapezoidal abre de 5 m na rua para os 8,60 m da frente do pódio. O pavimento acompanha a encosta e liga ao estacionamento apoiado no solo. Retiraram-se os gabiões laterais e a estrutura suspensa do acesso. Caleiras rasas intercetam a água junto à rua e antes do estacionamento.
Água do acesso
Recolha própria por caleiras e coletor enterrado e reserva de retenção dentro do lote. Não se mistura com a água limpa da cobertura nem se propõe descarga para os vizinhos.
Água da cobertura
Na variante de telha, as caleiras conduzem à cisterna de estudo, com 35,6 m³ para 2 m de água. Na estufa, a recolha da cobertura continua por detalhar.
O estacionamento tem pendentes de estudo de 2,5% longitudinal e 4% transversal, com soleira de entrada de 2 cm. Dois carros genéricos foram verificados lado a lado no troço reto; viragens e drenagem precisam de projeto. Os limites do lote deixam de ter gabiões: uma vedação leve em rede ovelheira galvanizada, com 1,50 m de altura e postes a cada 3 m, contorna todo o terreno e abre apenas no acesso.
Vento norte.
200 km/h.

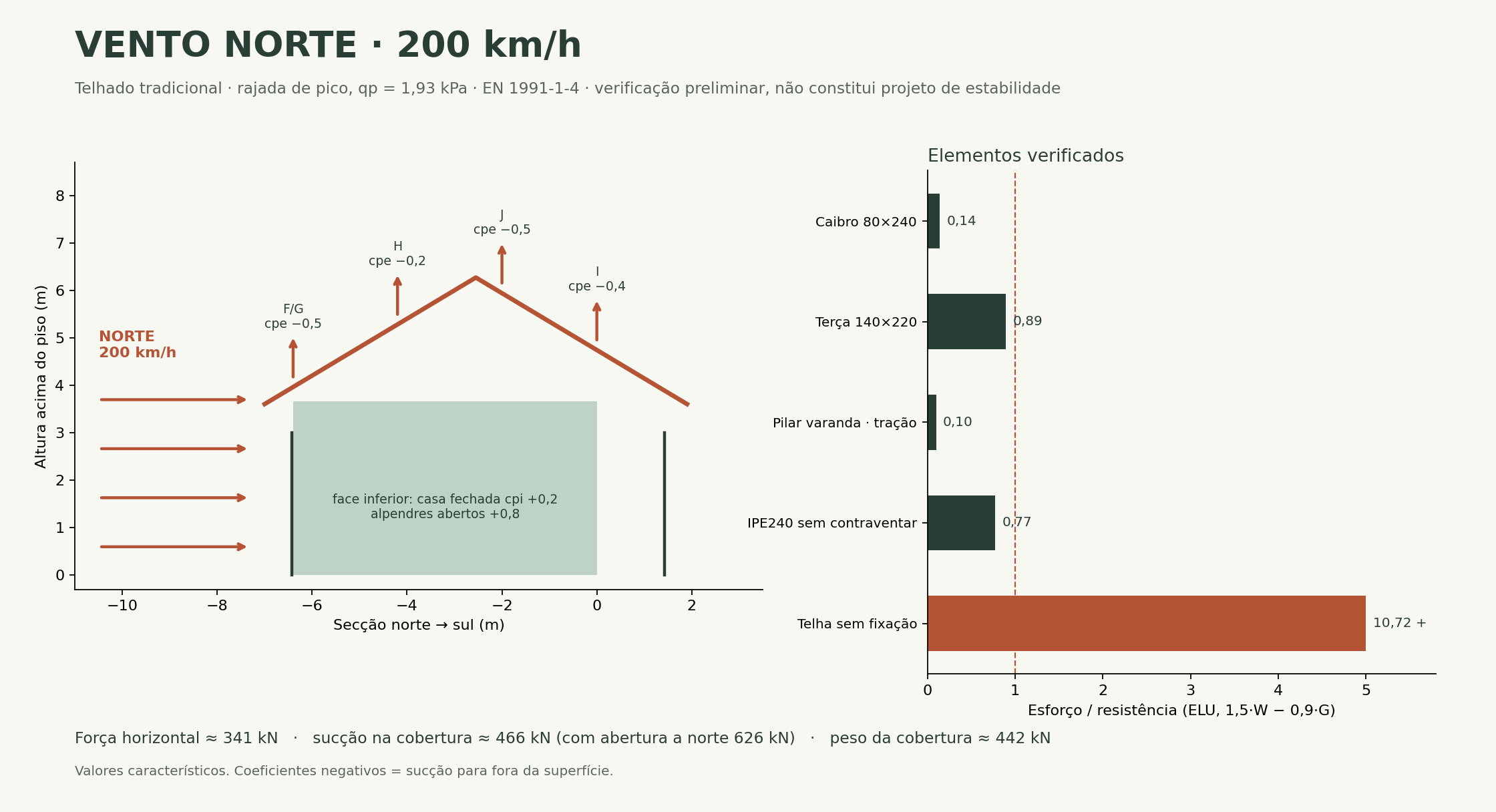

Rajada de pico de 200 km/h vinda de norte, cerca do dobro da pressão regulamentar para o local. A telha pesa quase tanto como a sucção que o vento exerce sobre ela; a cobertura de policarbonato da estufa pesa uma pequena fração. As duas são possíveis, mas a estufa precisa de uma estrutura própria, painéis bem fixados nos perfis e ventilações que fechem durante a tempestade.
| Vento norte · 200 km/h | Telha | Estufa |
|---|---|---|
| Força horizontal total | 341 kN | 377 kN |
| Sucção na cobertura · fechada | 466 kN | 497 kN |
| Sucção na cobertura · janela partida a norte | 626 kN | 750 kN |
| Peso próprio da cobertura | 442 kN | 27 kN |
Telhado tradicional
Ligar todas as asnas aos apoios, fixar todas as telhas e contraventar a casa. Sob o alpendre e o estacionamento abertos o vento empurra a cobertura por baixo e por cima.

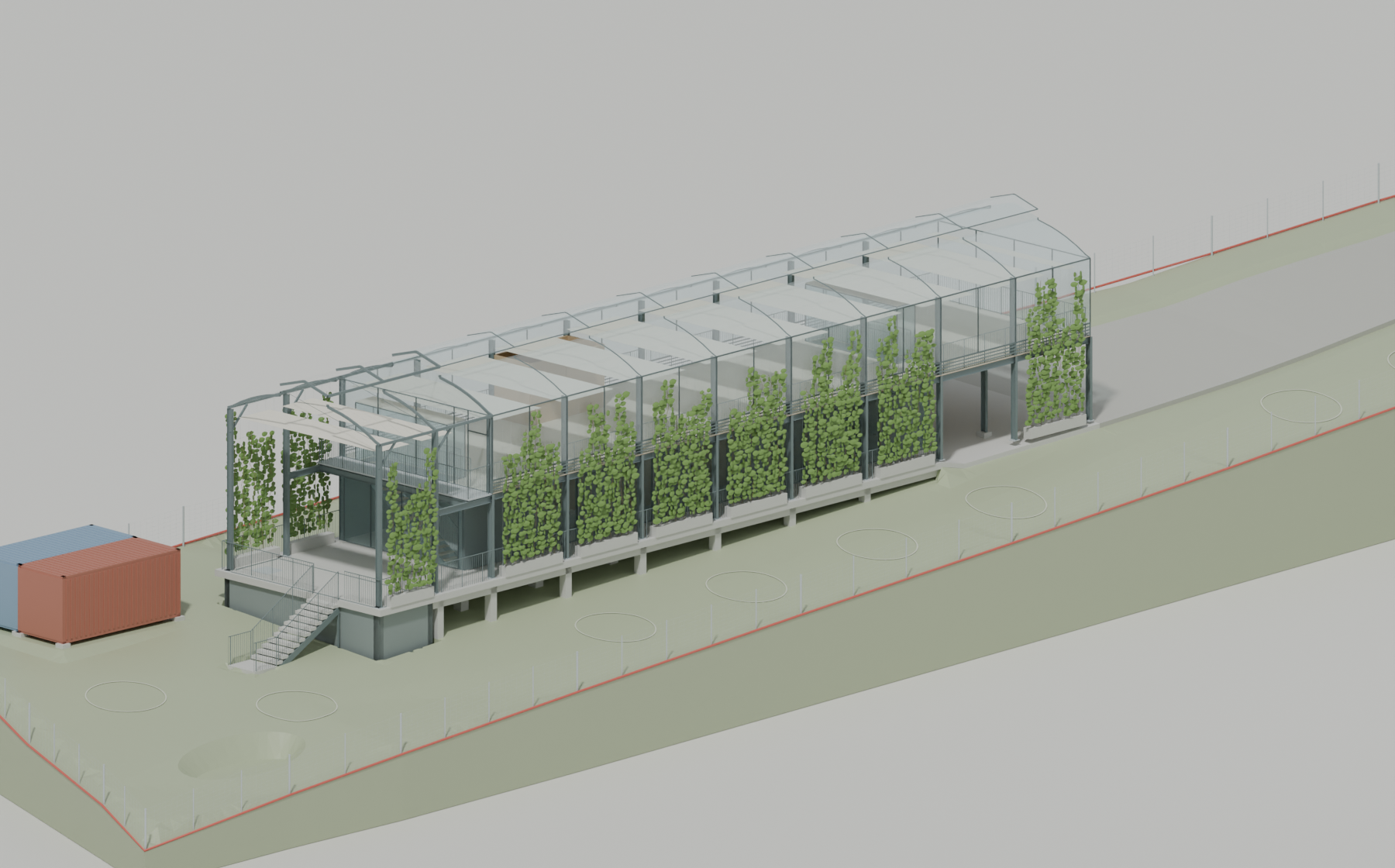

Casa com estufa
Arcos mais fortes ou mais próximos, travessas para o policarbonato, ancoragem contínua até ao betão e contraventamento do piso térreo. Recolher o sombreador e travar a pérgola.
Contentores vazios e soltos levantam e tombam: ligar entre si e ancorar. Verificação preliminar segundo a EN 1991-1-4; não constitui projeto de estabilidade. Relatório de cálculo.
Áreas distintas.
Decisões explícitas.
Limite de 250 m² indicado pelo cliente: estacionamento, cisterna, varandas e área aberta da estufa excluídos. Compartimentos fechados, caixas de escada e qualquer futuro armazenamento contam.
| Área de estudo | Telha | Estufa |
|---|---|---|
| Habitação térrea · medição exterior | 163,71 m² | 163,71 m² |
| Compartimentos superiores e caixas de escada | 0,00 m² | 17,36 m² |
| Total contabilizado | 163,71 m² | 181,07 m² |
| Margem até 250 m² | 86,29 m² | 68,93 m² |
| Varandas · excluídas | 132,71 m² | 66,65 m² |
| Estacionamento · excluído | 34,67 m² | 34,67 m² |
| Cisterna · excluída | 23,00 m² | 23,00 m² |
Varandas excluídas por confirmação expressa do cliente. As duas variantes ficam abaixo dos 250 m² segundo estas premissas e a medição geométrica de estudo, sem nova pesquisa do PDM. A variante de telha não cria outro piso.
Projeto de conceito. O dimensionamento da estrutura, das fundações, da drenagem e a verificação ao vento de 200 km/h continuam por realizar para estas soluções. A geometria não demonstra resistência a essa velocidade. O afastamento de 3 m é verificado nos elementos da casa, incluindo guardas, caleiras e apoios. O acesso apoiado no solo e a vedação são verificados dentro da parcela.
