Alternativa R06 · 2 de outubro de 2026

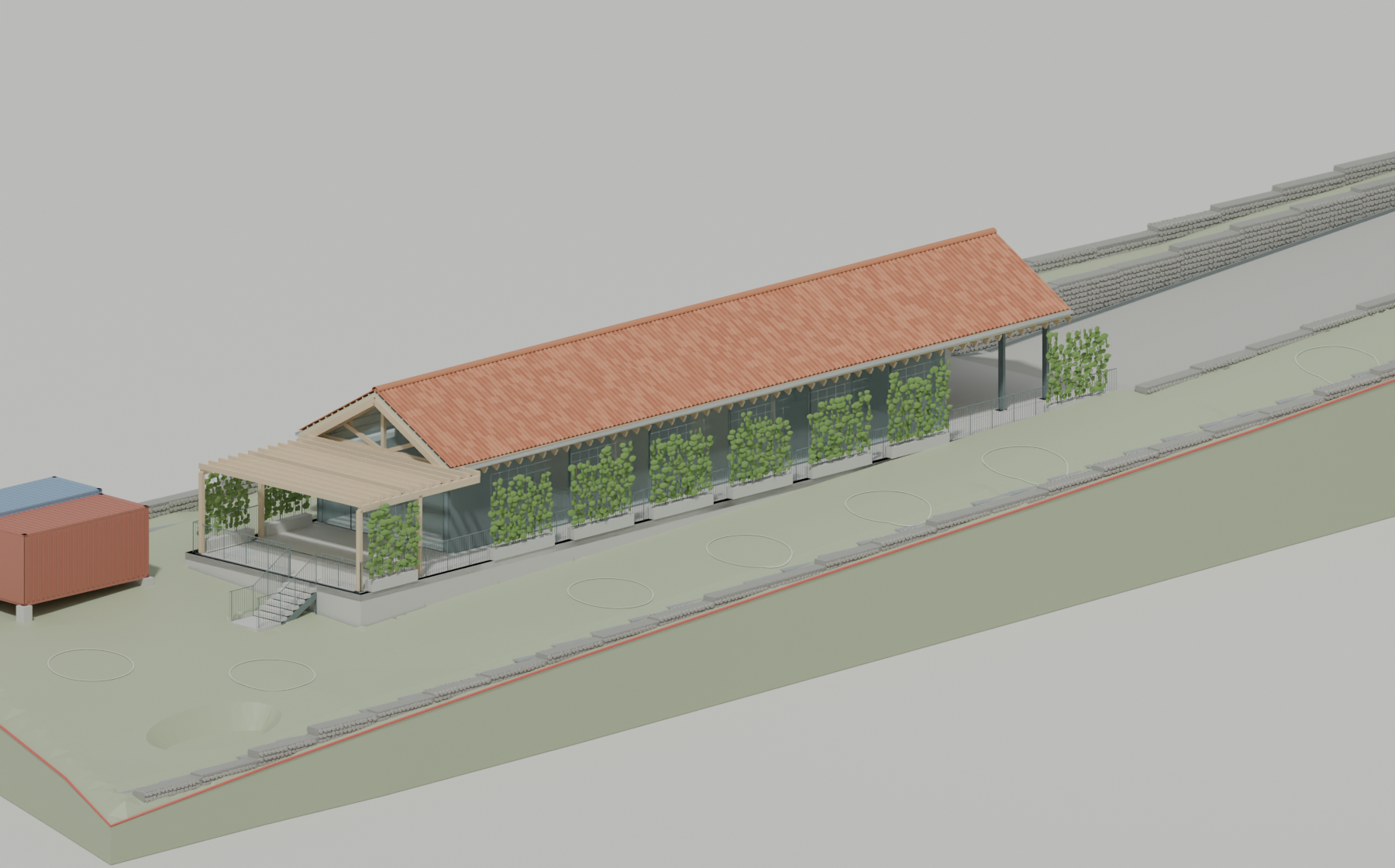

Uma casa aberta
até ao telhado.

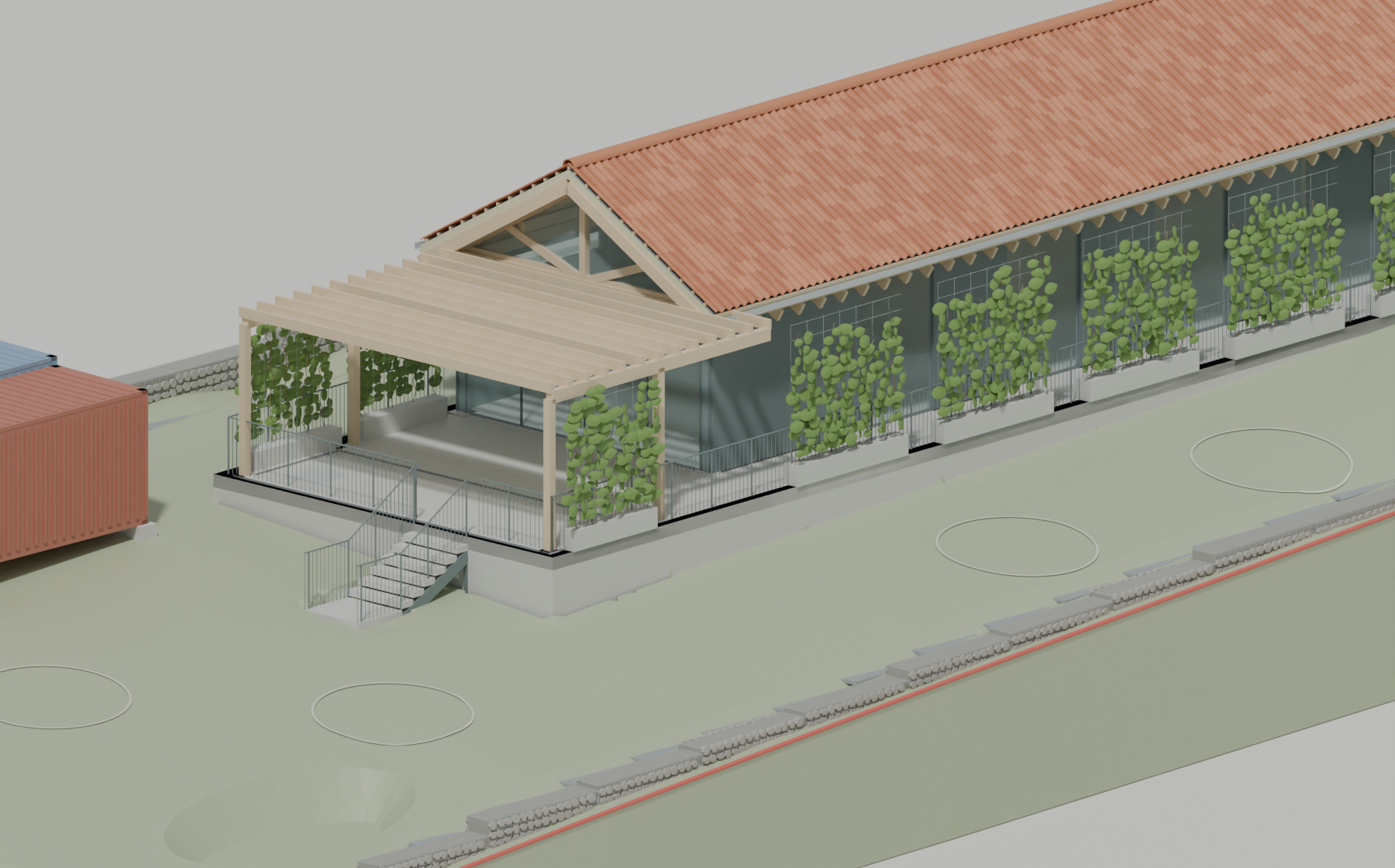

Um único piso, coberto de telha. Por dentro, a madeira desenha o espaço até à cumeeira; a poente, o vidro abre para um pátio com sombra e trepadeiras.
A casa ajusta-se ao terreno e aos contentores existentes. O jardim fica livre, com círculos no solo a indicar possíveis posições de árvores. O acesso automóvel abre em trapézio, com contenções e drenagem.
Do carro ao jardim.

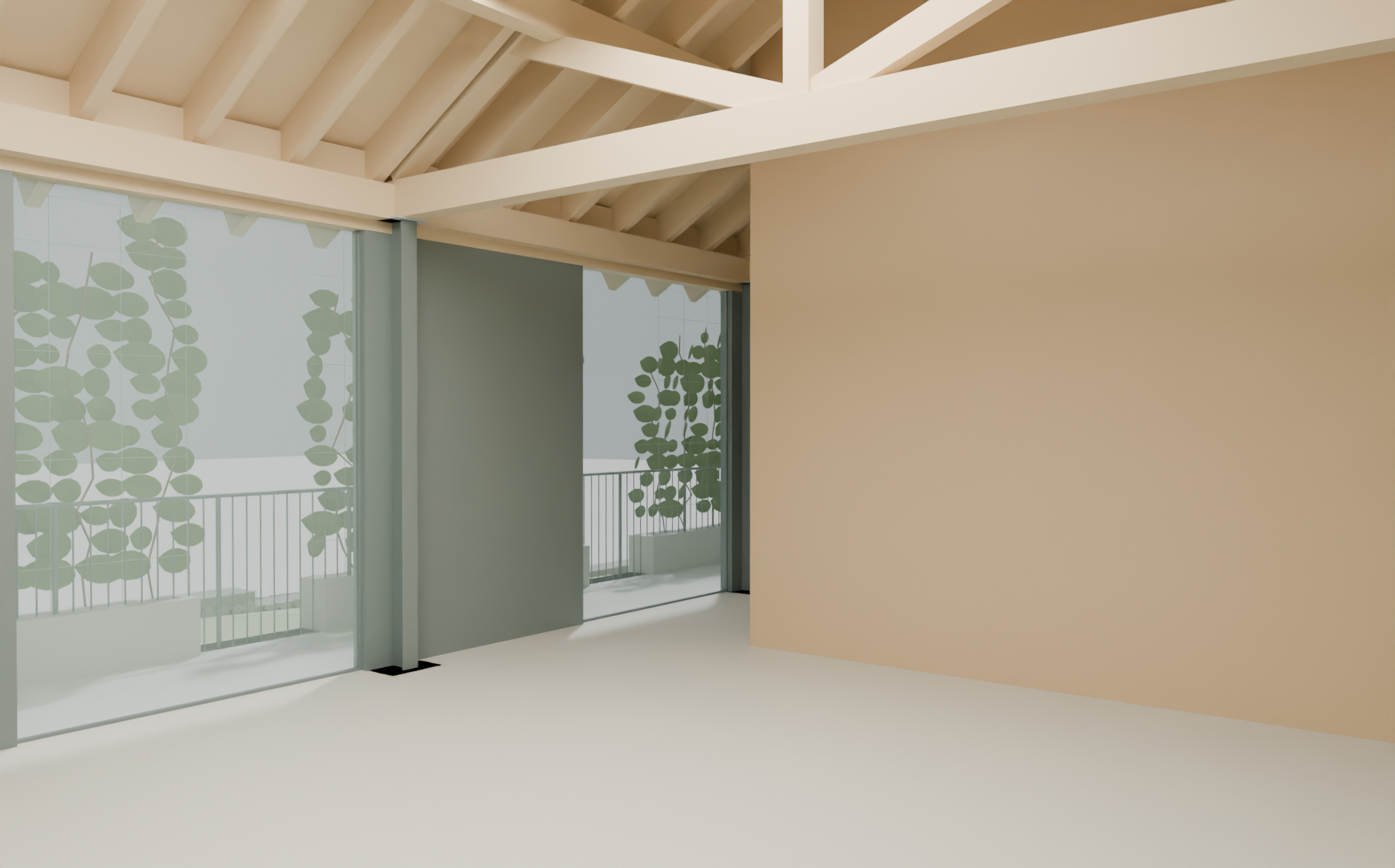

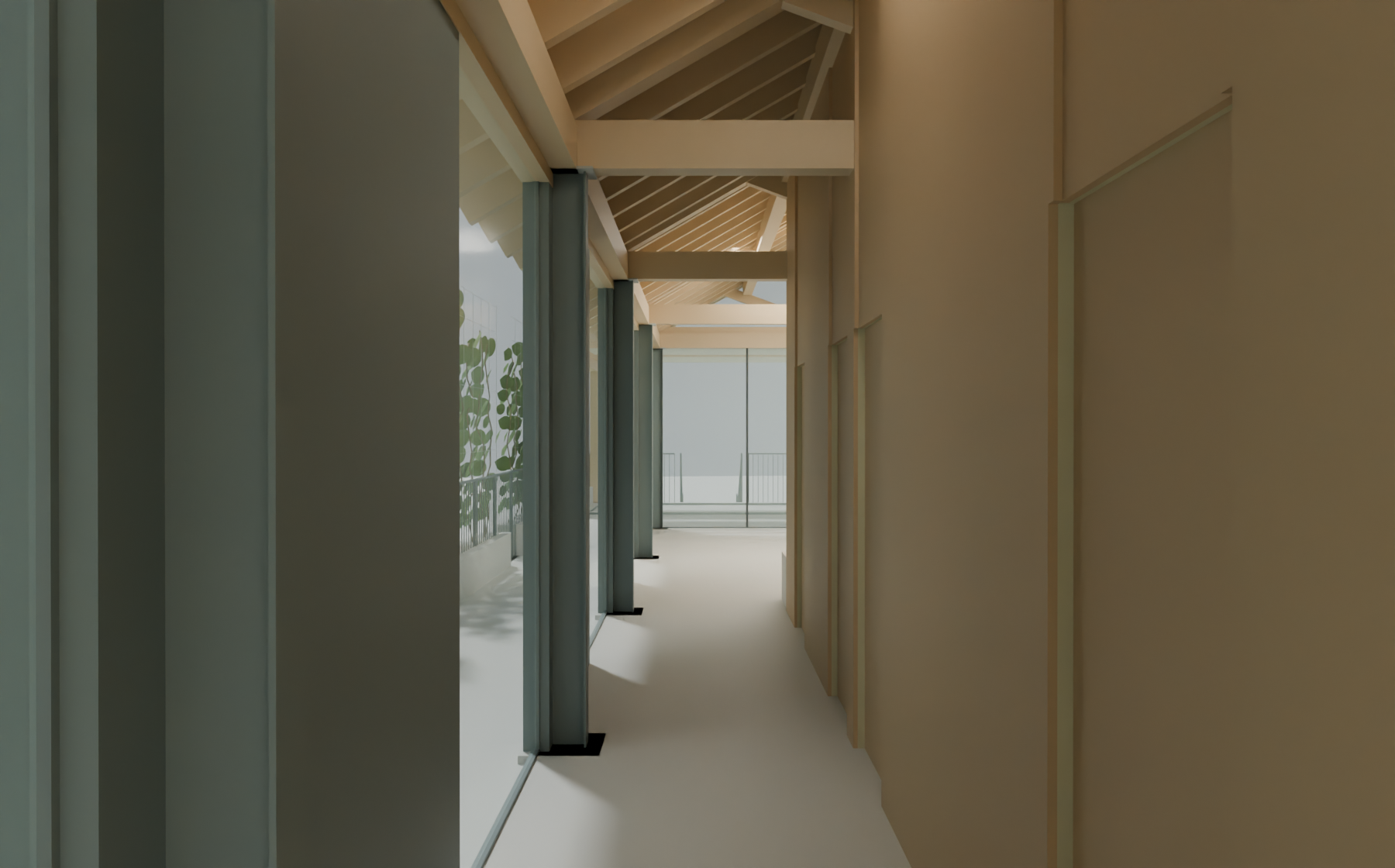

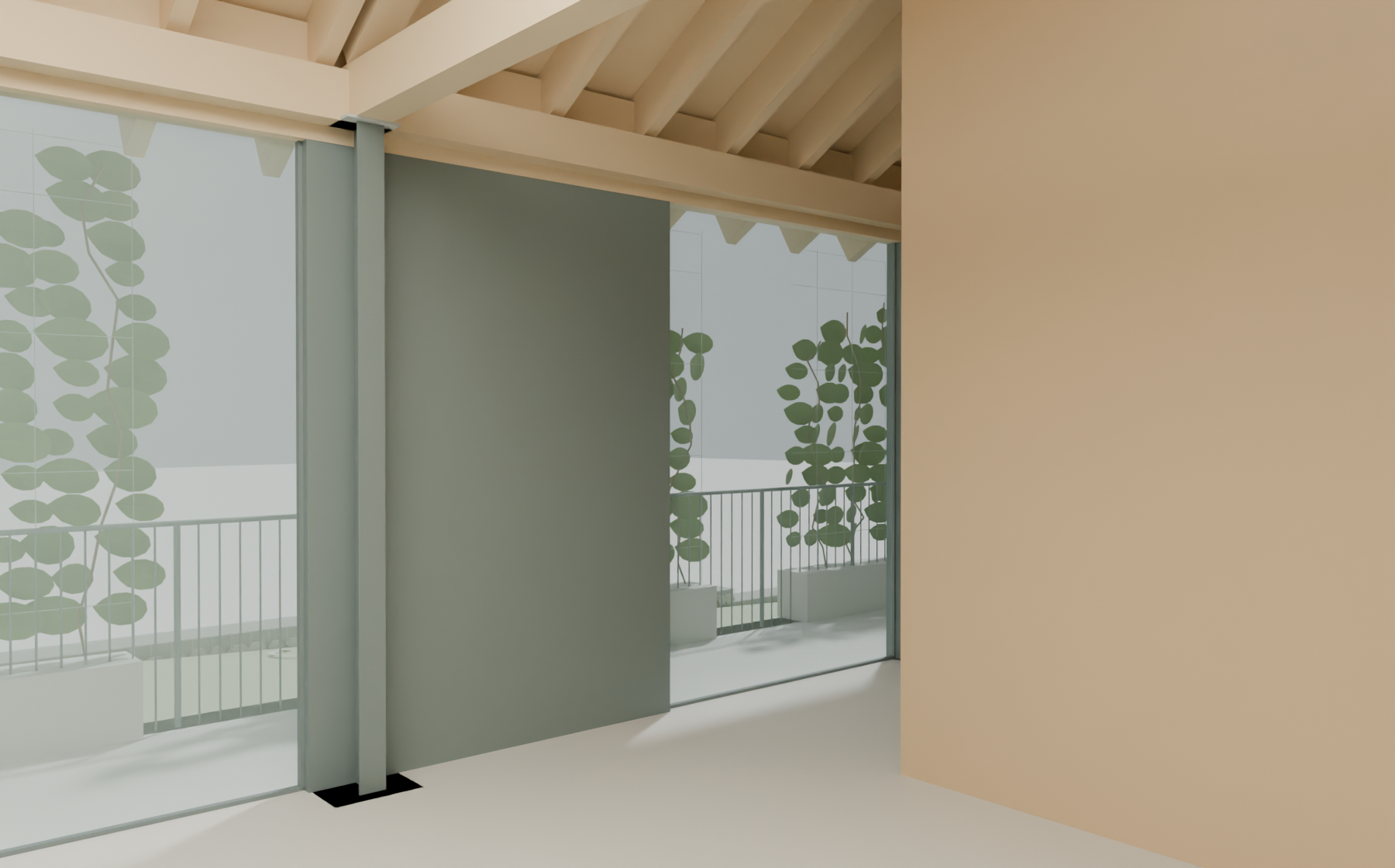

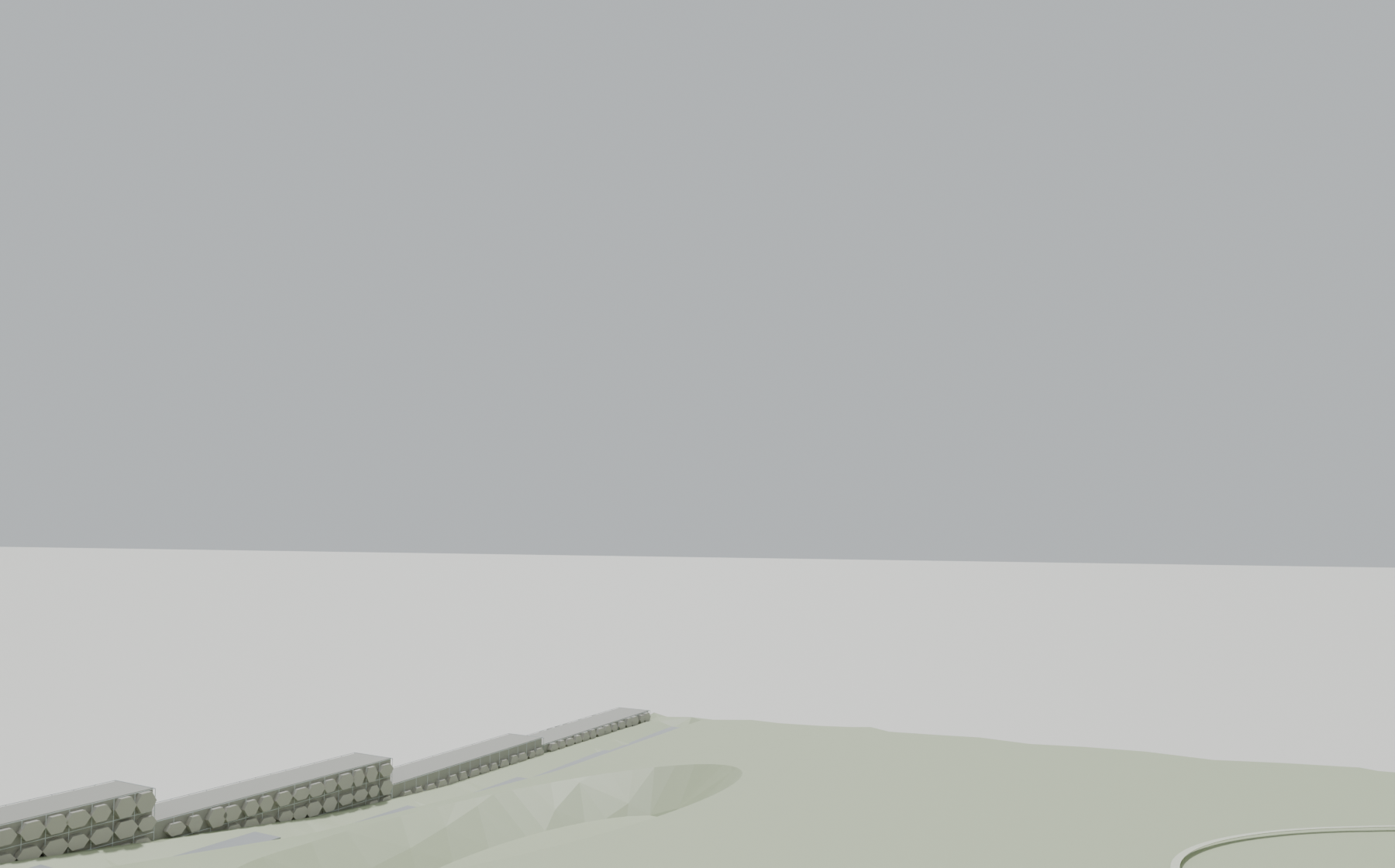

Explore a implantação ou entre na casa. As nove vistas acompanham a chegada, os espaços interiores, a madeira da cobertura e a saída para o jardim.
Escolha uma etapa para entrar na casa.
A carregar o modelo…
O visualizador 3D não está disponível neste navegador. Veja as imagens da proposta abaixo.
Arraste para rodar, use a roda para aproximar. “Madeira” retira as camadas superiores da cobertura para mostrar a estrutura. As vistas interiores são pontos de observação, não um percurso contínuo.

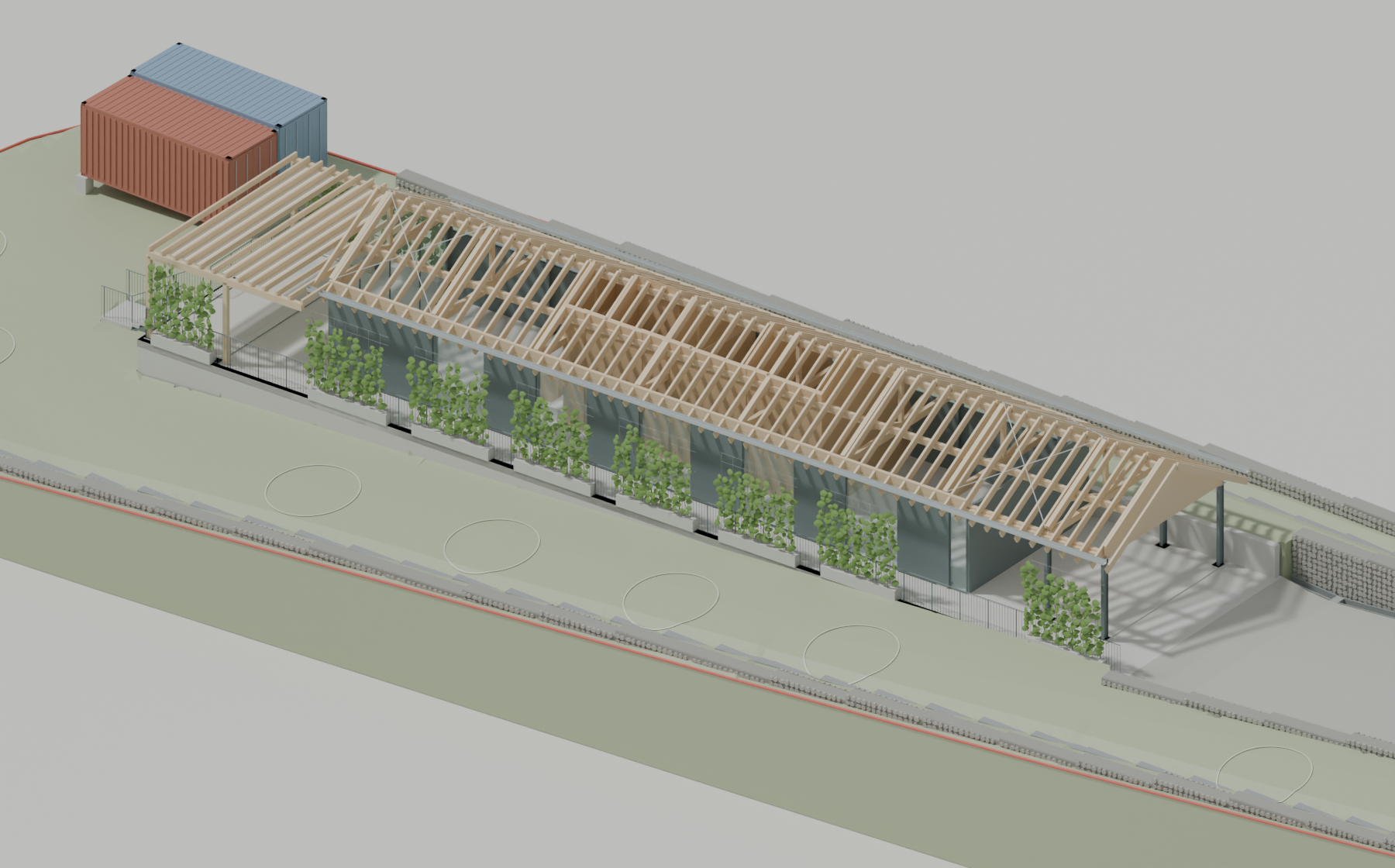

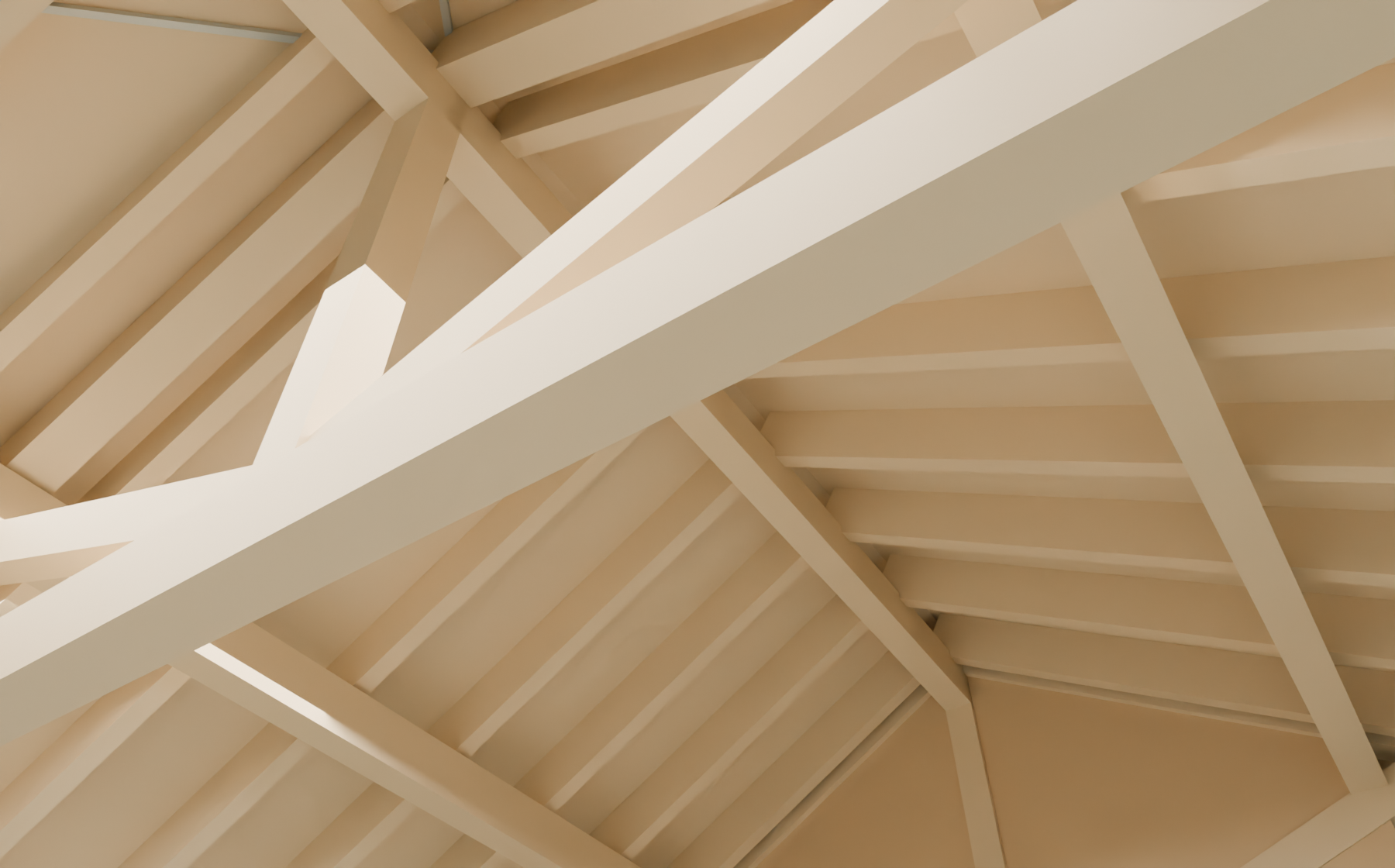

Madeira à vista.
Volume inteiro.

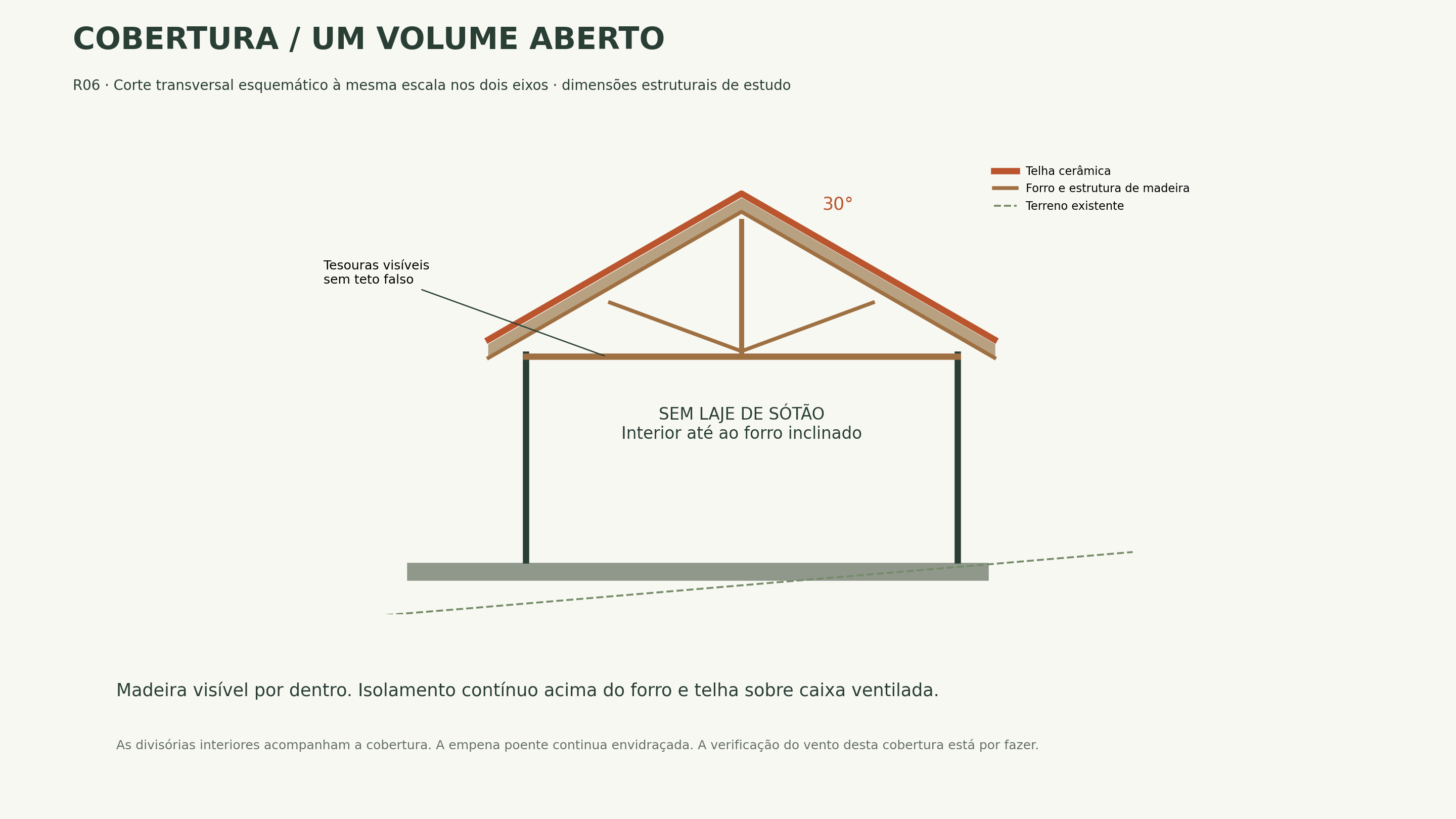

A cobertura tem duas águas e tesouras visíveis. O isolamento fica acima do forro de madeira, sem teto falso. Não existe piso superior, laje de sótão ou escada interior. As divisórias prolongam-se até à cobertura.
A estrutura de madeira da cobertura é uma proposta geométrica. As secções, ligações, fundações e resistência ao vento estão por dimensionar. O estudo de vento da estufa R05 não se aplica a esta cobertura.

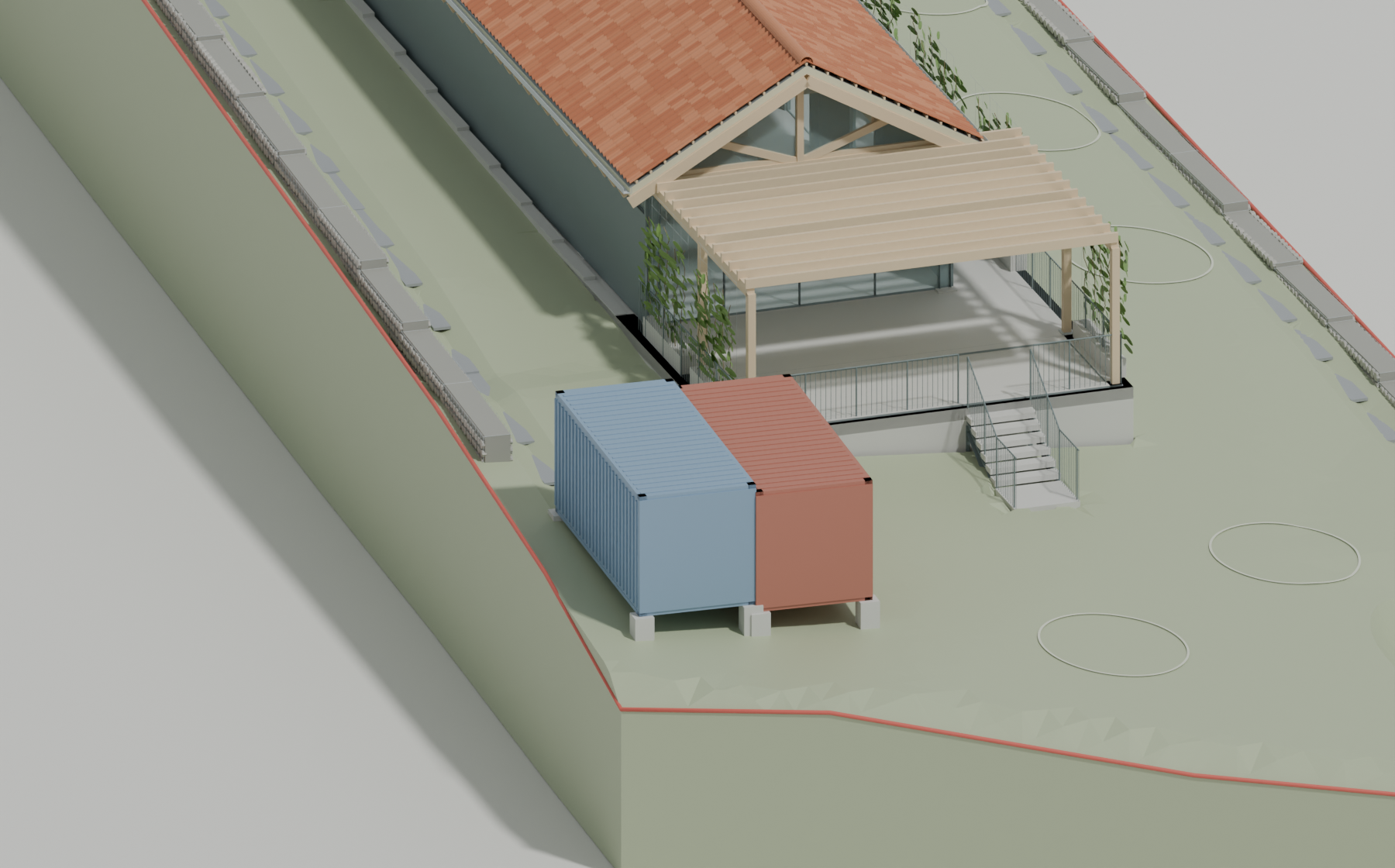

Dar lugar ao que
já está no terreno.

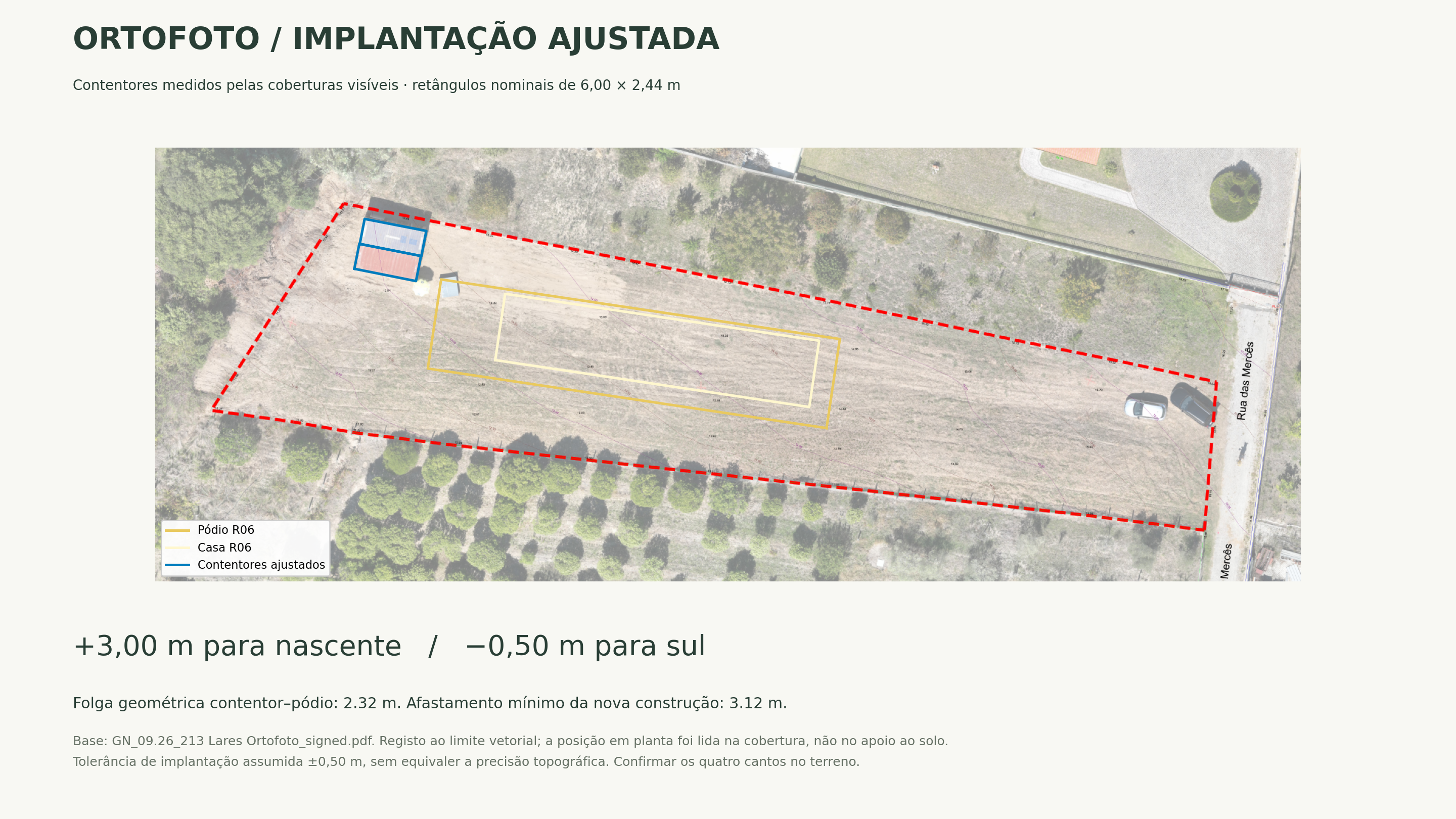

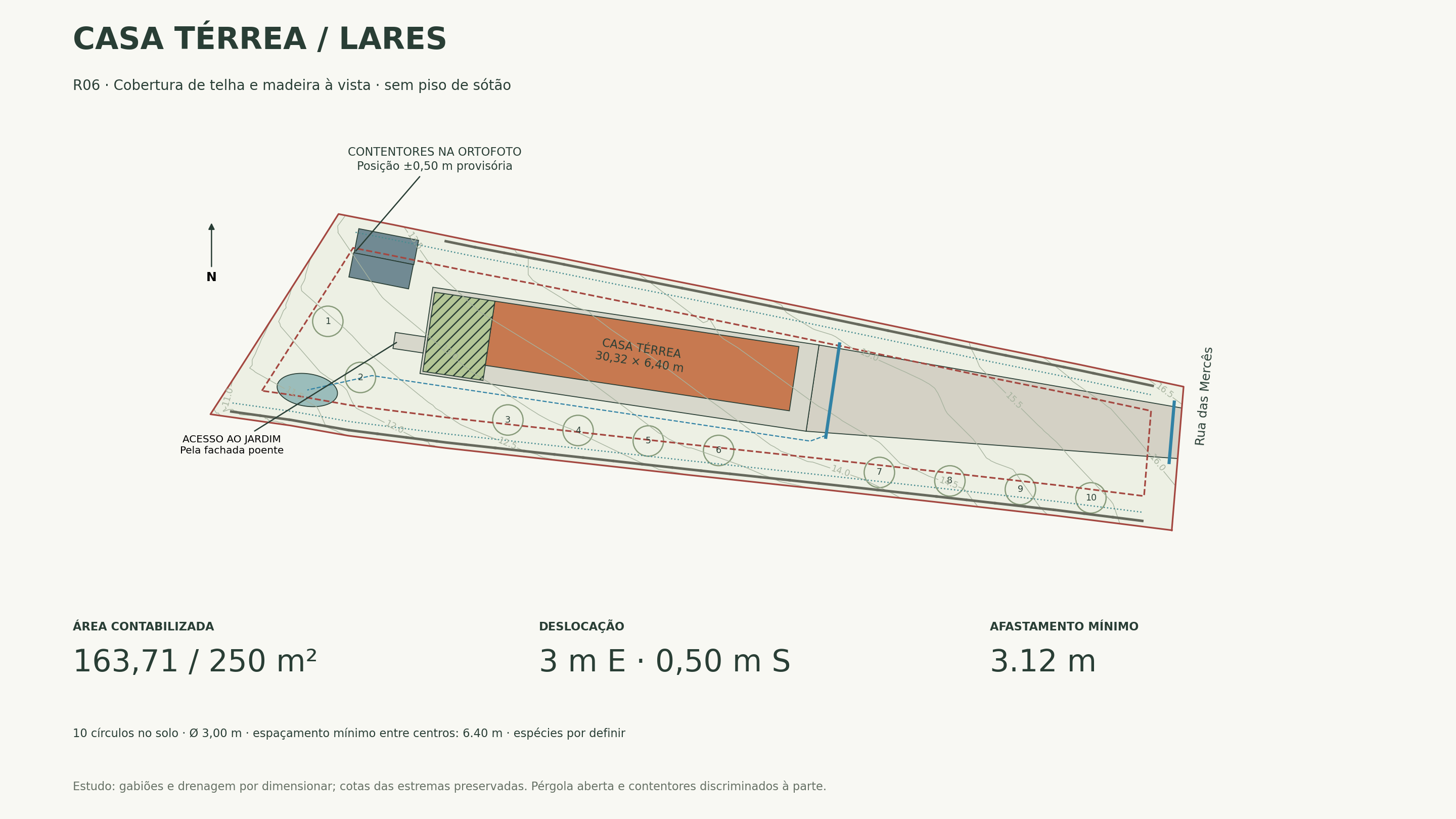

Os dois contentores foram reposicionados a partir das coberturas visíveis na ortofoto. A casa avança 3 m para nascente e 0,50 m para sul, abrindo espaço entre o pátio e os contentores.

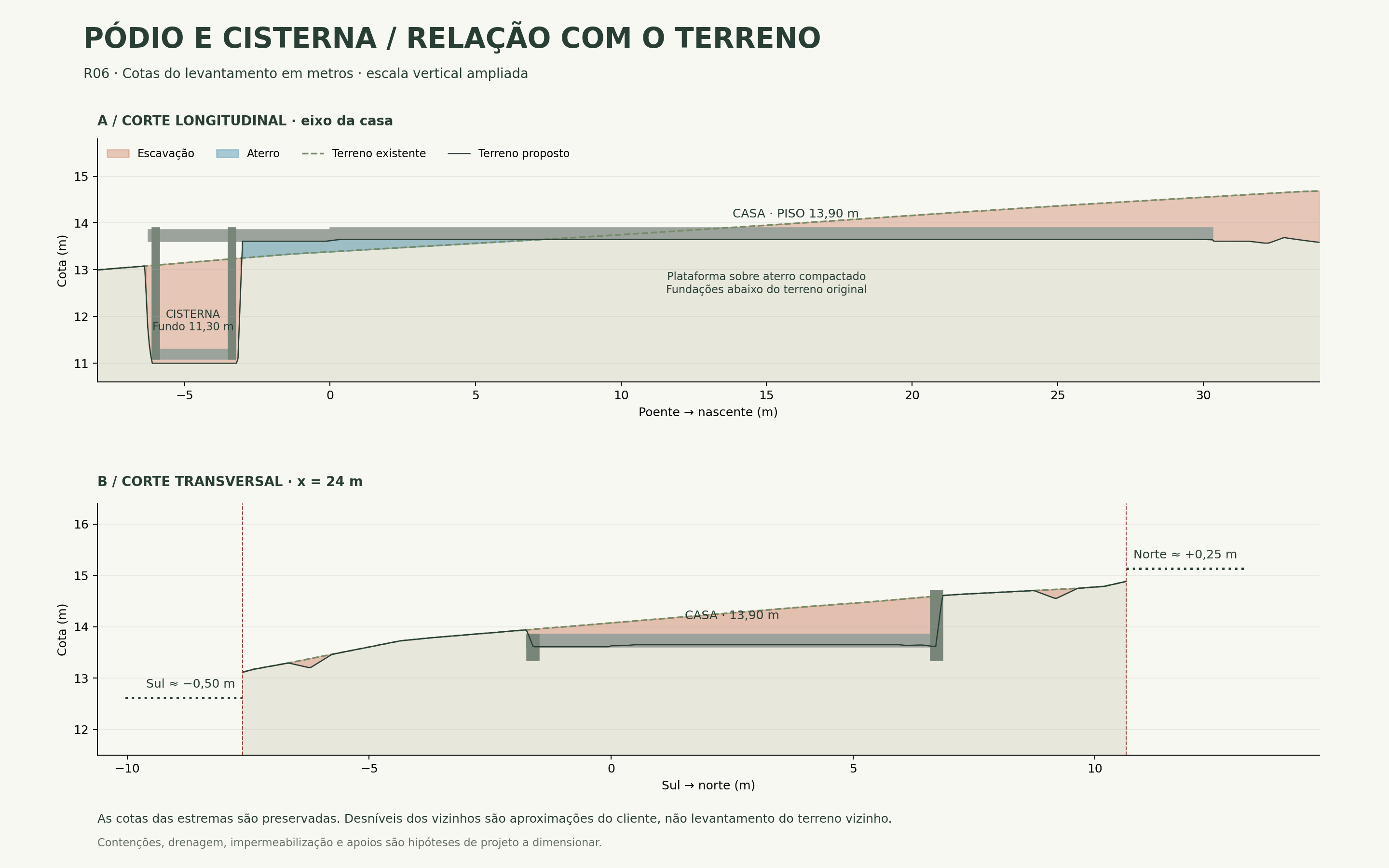

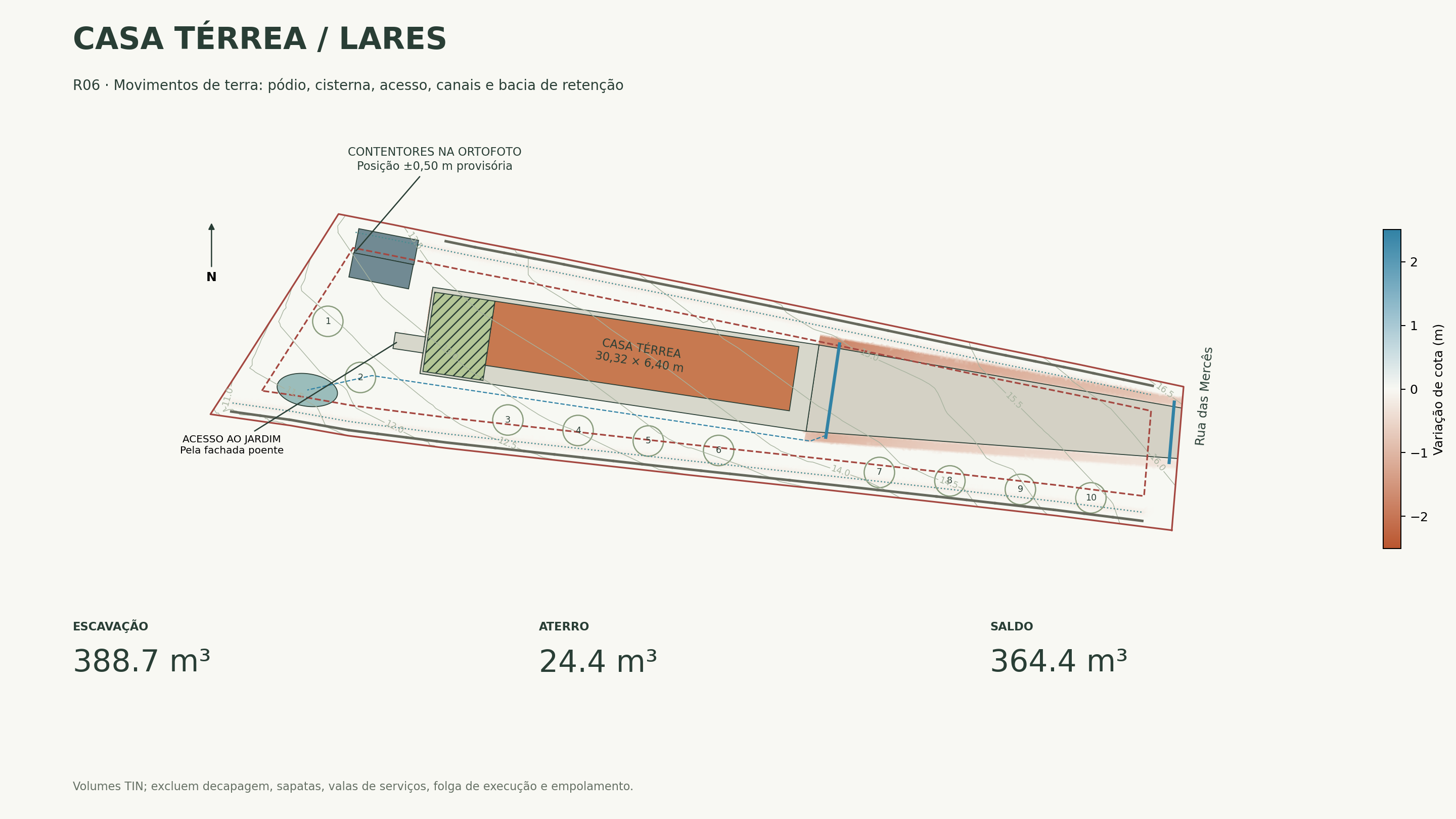

Volumes entre o terreno levantado e a modelação proposta. Excluem decapagem, sapatas, valas de serviços, folga de execução e empolamento.
O estacionamento
acima do ponto baixo.

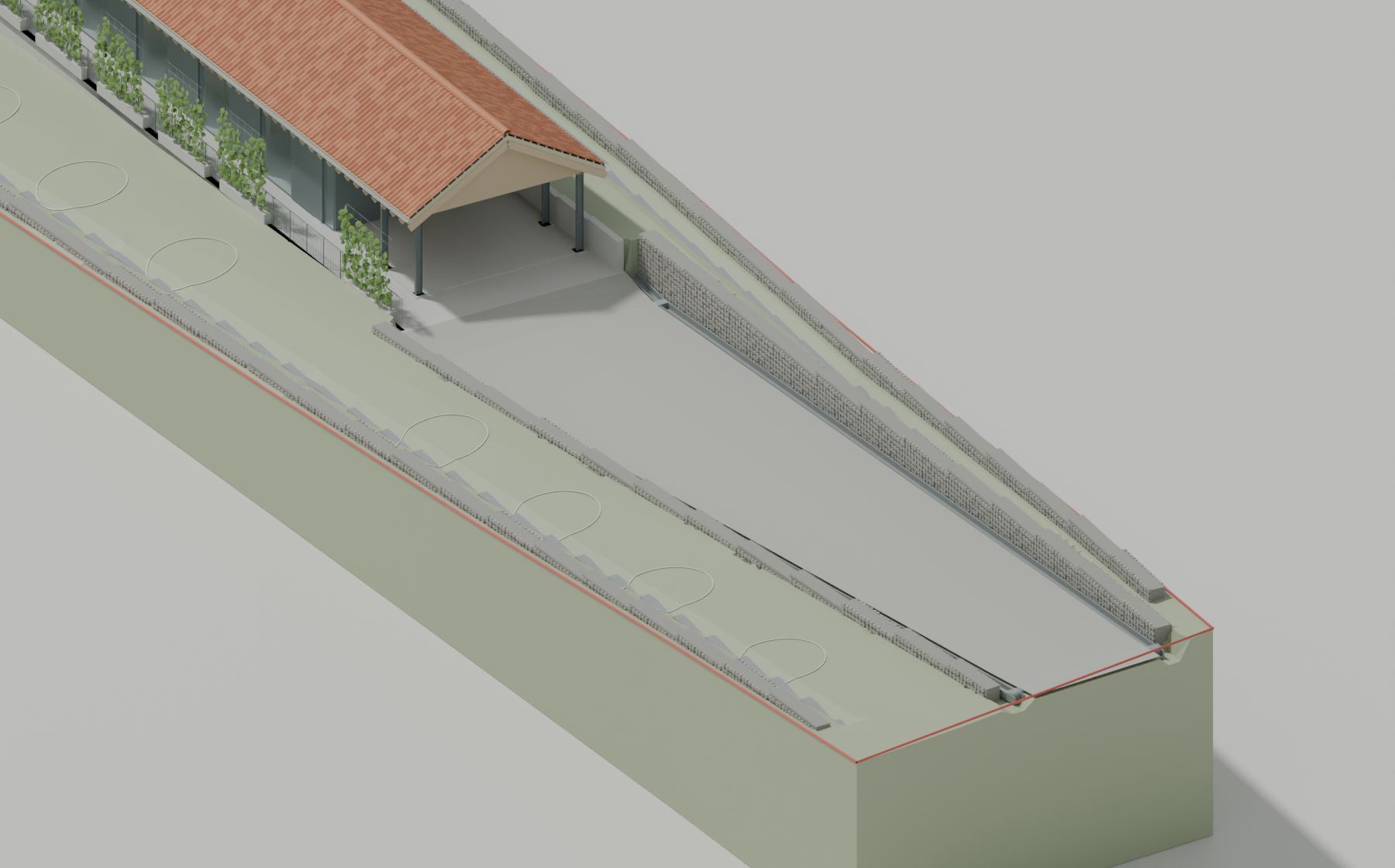

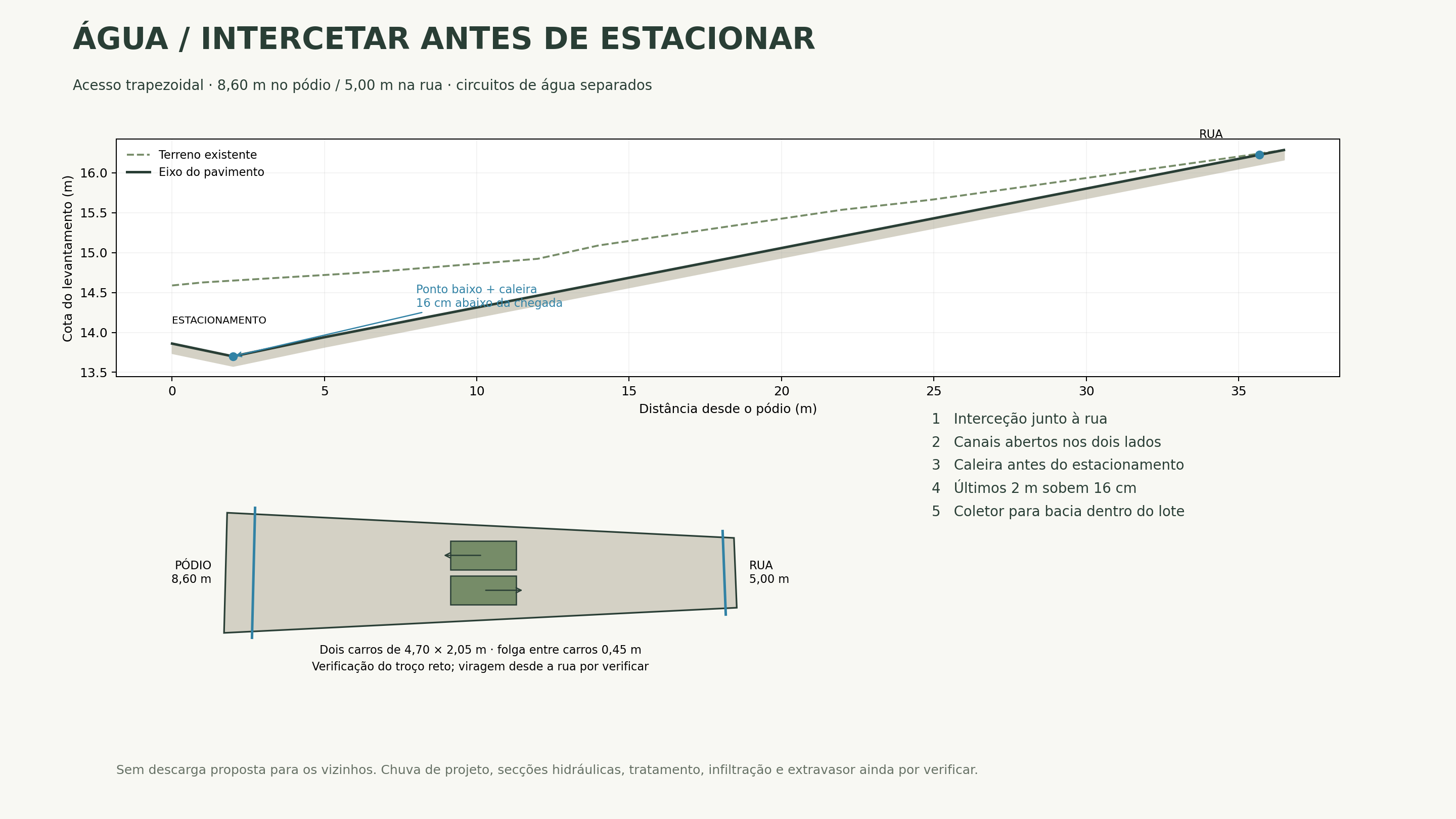

O acesso abre de 5,00 m na rua para 8,60 m junto ao pódio, coincidindo com toda a sua face nascente. Dois carros genéricos cabem lado a lado no troço reto; a viragem desde a rua fica por verificar. O pavimento tem bombeamento de 2,5%, canais laterais e duas caleiras de interceção. Nos últimos 2 m, o piso sobe 16 cm até ao pódio. Gabiões de pedra acompanham o acesso e os limites.
Água do acesso
Um circuito próprio conduz a recolha para uma depressão de retenção dentro do lote, com reserva para retenção de sedimentos. Não é proposta descarga para os vizinhos.
Água do telhado

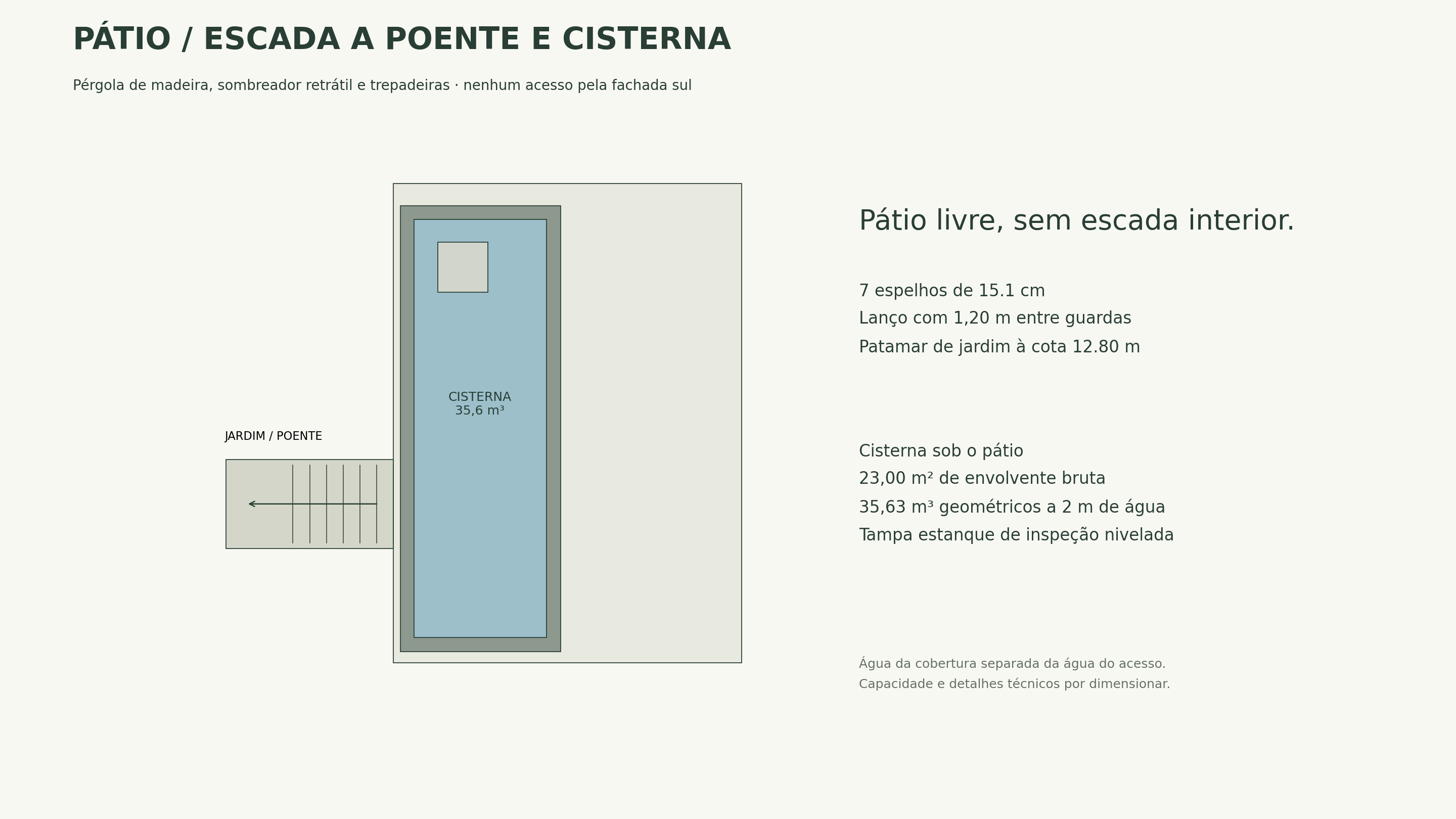

Segue num circuito separado para a cisterna sob o pátio. O volume de estudo é de 35,6 m³, considerando 2 m de água. A tampa de inspeção fica nivelada com o terraço.
A modelação define o caminho da água. A chuva de projeto, a capacidade das caleiras e tubagens, o tratamento, a infiltração e a descarga de emergência ainda precisam de dimensionamento. Os gabiões também exigem verificação de estabilidade e fundação.
Espaço livre.
Árvores por definir.
As árvores foram retiradas do modelo. Ficam apenas círculos sobre o terreno para estudar posições e distâncias, afastados da casa, dos contentores e do acesso. As trepadeiras junto à fachada e à pérgola mantêm-se.
Marcações no solo
10 círculos com 3,00 m de diâmetro. São reservas indicativas de espaço, sem troncos, copas ou espécies atribuídas.
Distância entre centros
Mínimo de 6,40 m nesta distribuição. O espaçamento definitivo depende das espécies e do porte pretendido; os círculos não representam a copa adulta de qualquer árvore.
A proposta
para continuar.
Alternativa de estudo baseada no levantamento. O modelo IFC contém a casa, a cobertura, o terreno, as contenções, a drenagem, a cisterna, as marcações do jardim e os contentores existentes.
| Habitação · medição exterior de estudo | 163,71 m² |
| Limite indicado pelo cliente | 250,00 m² |
| Margem geométrica | 86,29 m² |
| Estacionamento · excluído por indicação do cliente | 34,67 m² |
| Cisterna · excluída por indicação do cliente | 23,00 m² |
| Pérgola aberta · discriminada à parte | 47,40 m² |
A habitação inclui a parede de separação do estacionamento. Regras de exclusão indicadas pelo cliente; sem nova verificação do PDM. A classificação da pérgola aberta permanece por confirmar.
O afastamento de 3 m foi verificado na geometria da construção, incluindo sapatas, guardas e beirados. Contenções de limite, acesso e contentores existentes são verificados dentro da parcela. Projeto estrutural, vento, geotecnia e drenagem ainda por desenvolver.
