Uma casa.
Um jardim por cima.
A estufa prolonga-se numa pérgola de duplo pé-direito. Trepadeiras filtram a luz a sul; um pódio acompanha a projeção do piso superior e acolhe uma cisterna no extremo poente.
A proposta, em três dimensões.

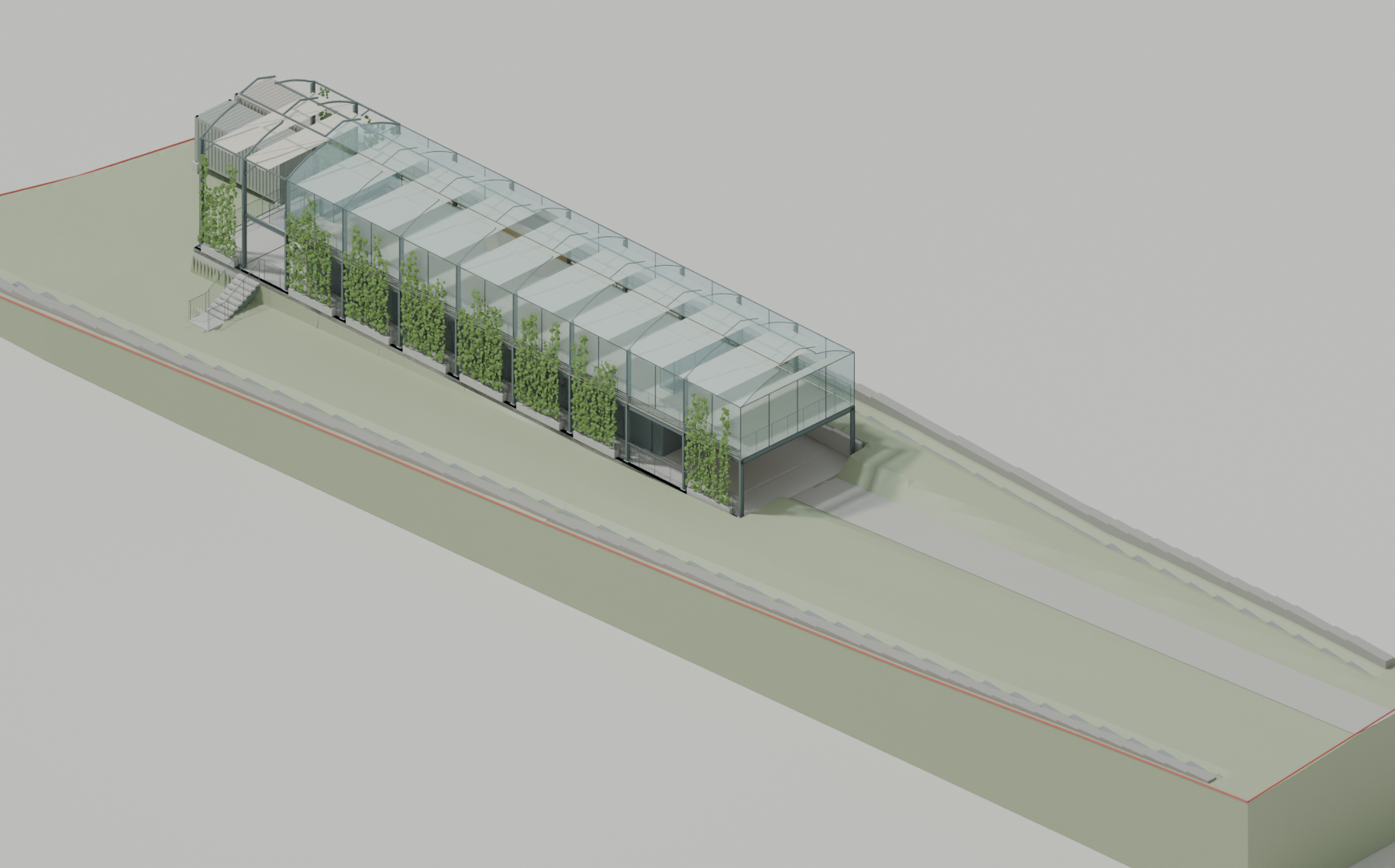

A casa mantém as duas escadas interiores de acesso à estufa. Os novos pilares sob a frente sul levam os apoios do piso superior ao pódio. A pérgola retoma o perfil curvo da cobertura.
Percurso · desde o estacionamento
Escolha uma etapa para ver a casa à altura dos olhos.
A preparar o modelo…
O modelo 3D não está disponível neste navegador.
Consulte as imagens e os desenhos abaixo.
Arrastar para rodar · roda para aproximar · botão direito para deslocar. Geometria do IFC. A vista da cisterna corta as paredes e oculta o terreno. O percurso mostra pontos de observação à altura dos olhos; não simula uma caminhada contínua.

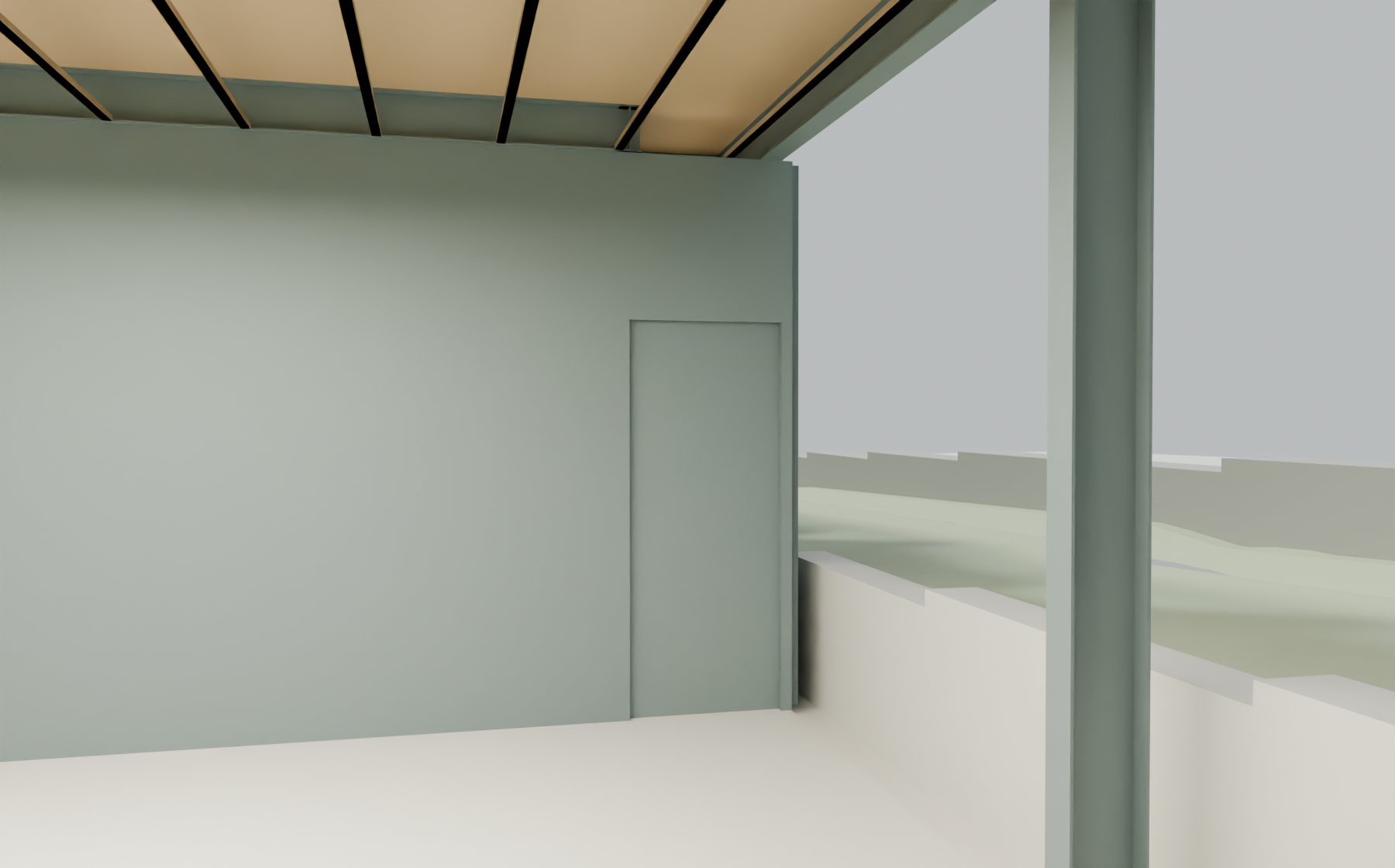

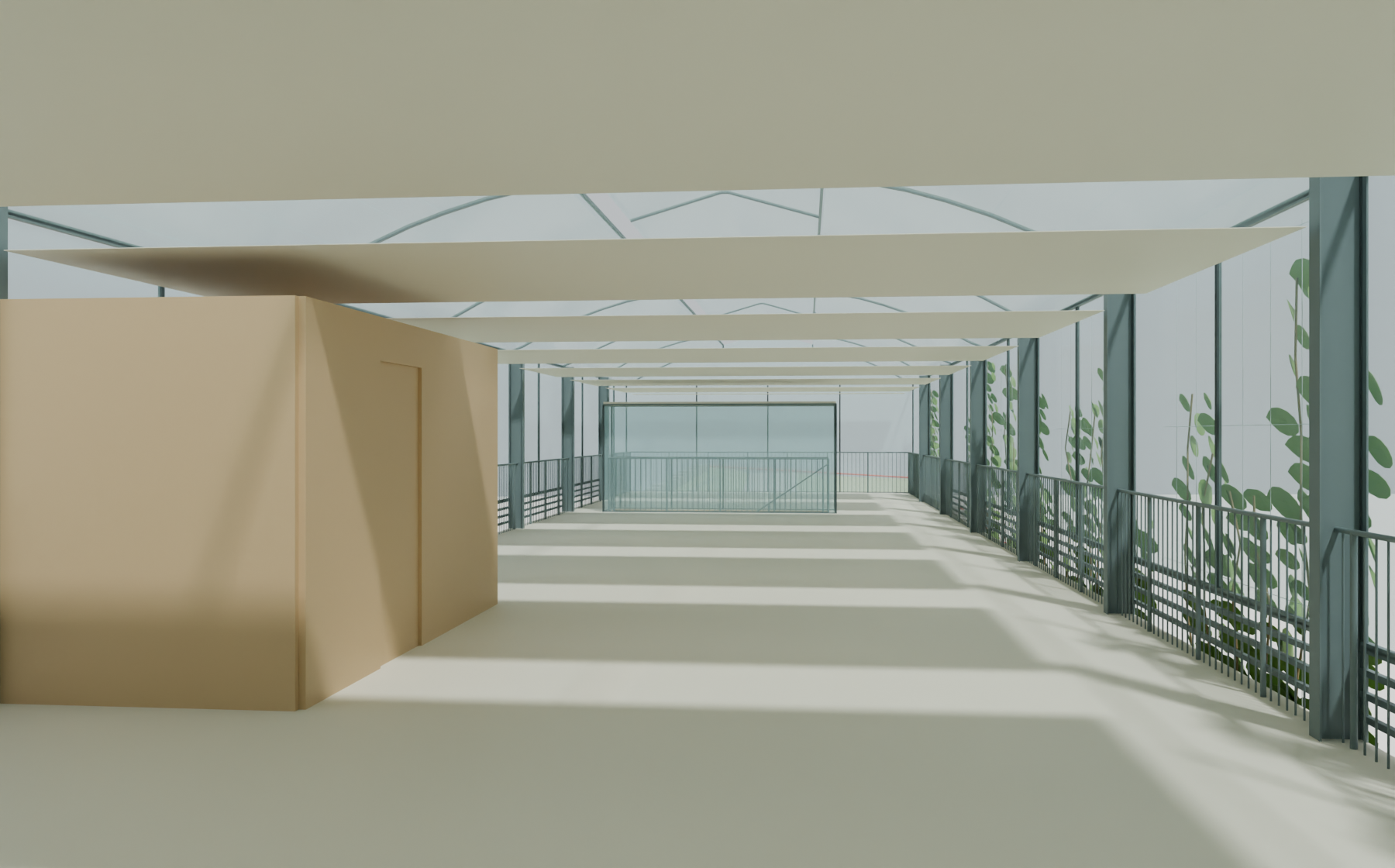

Da chegada ao jardim de inverno.
As nove etapas estão disponíveis no modelo 3D acima. Estas imagens mostram quatro momentos do percurso, com mobiliário apenas esquemático.

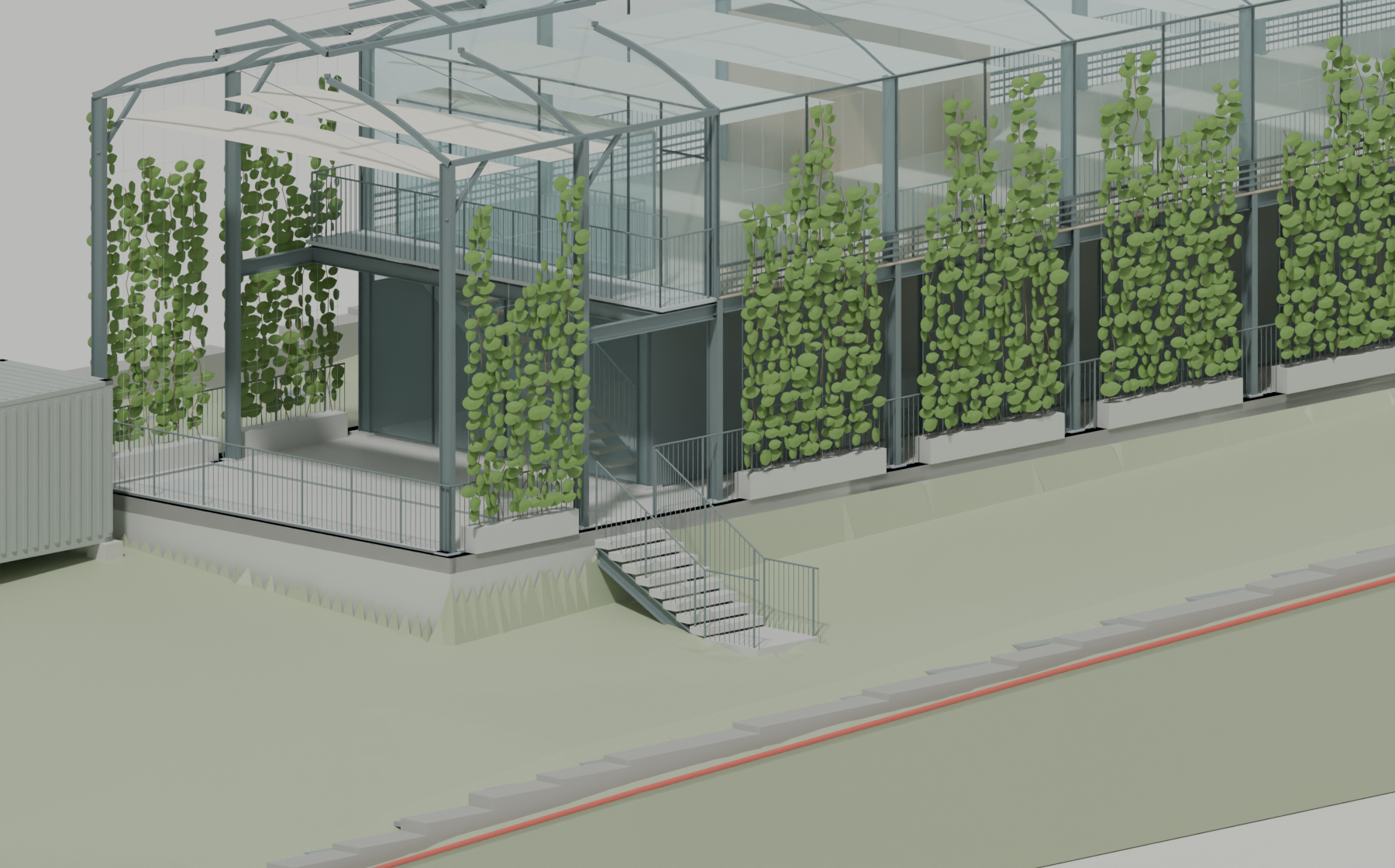

O pódio acompanha
o piso superior.

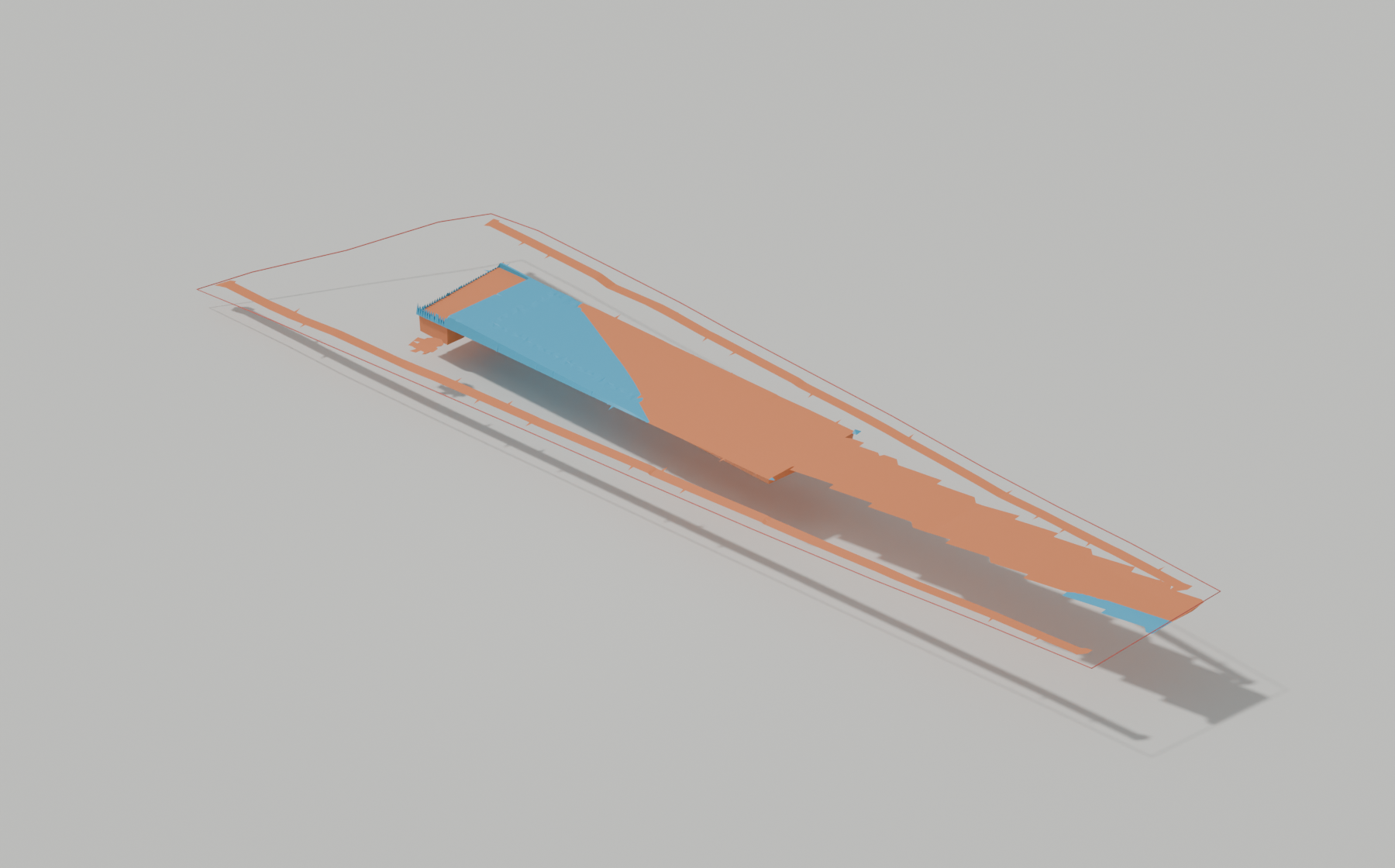

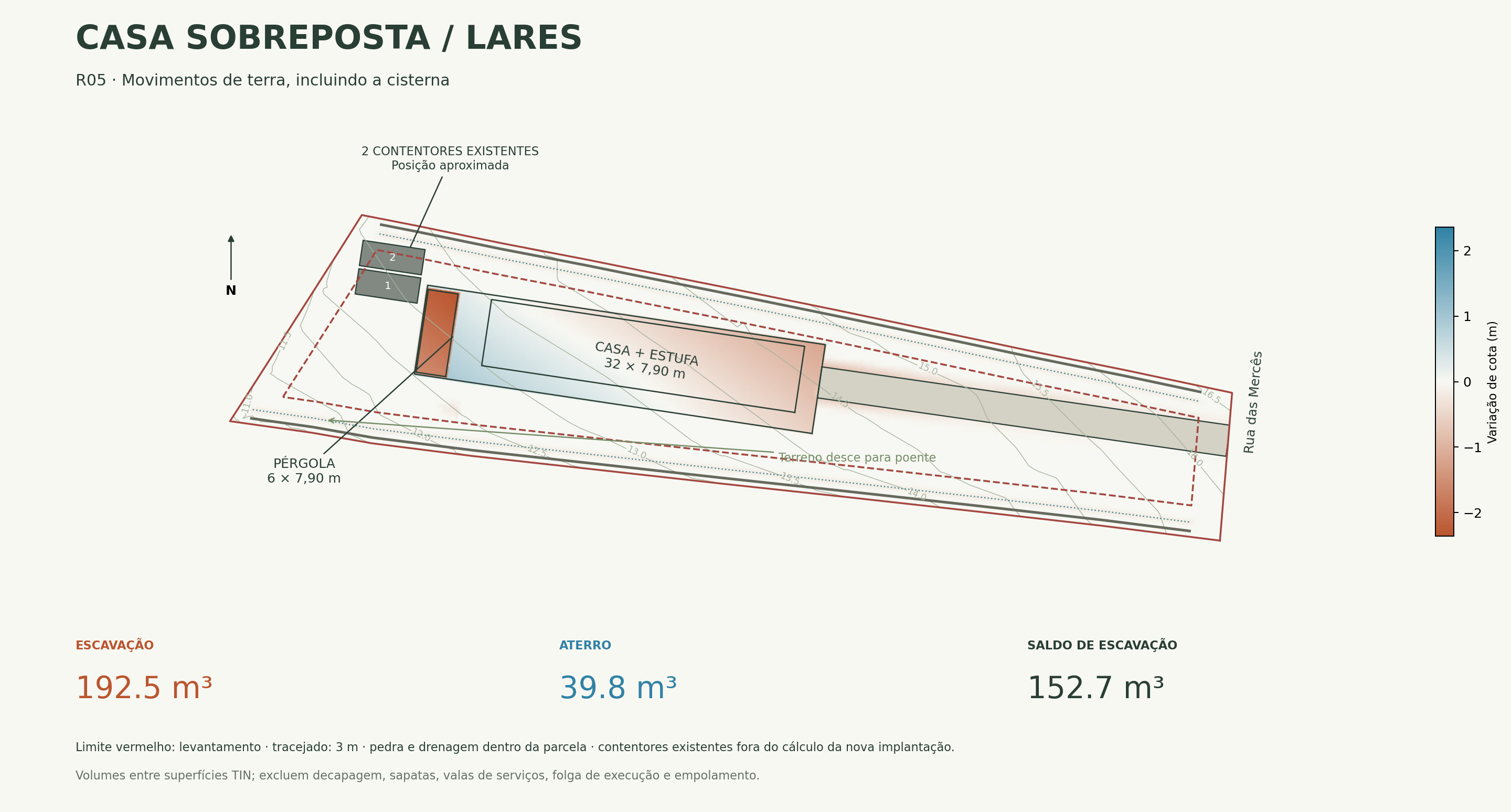

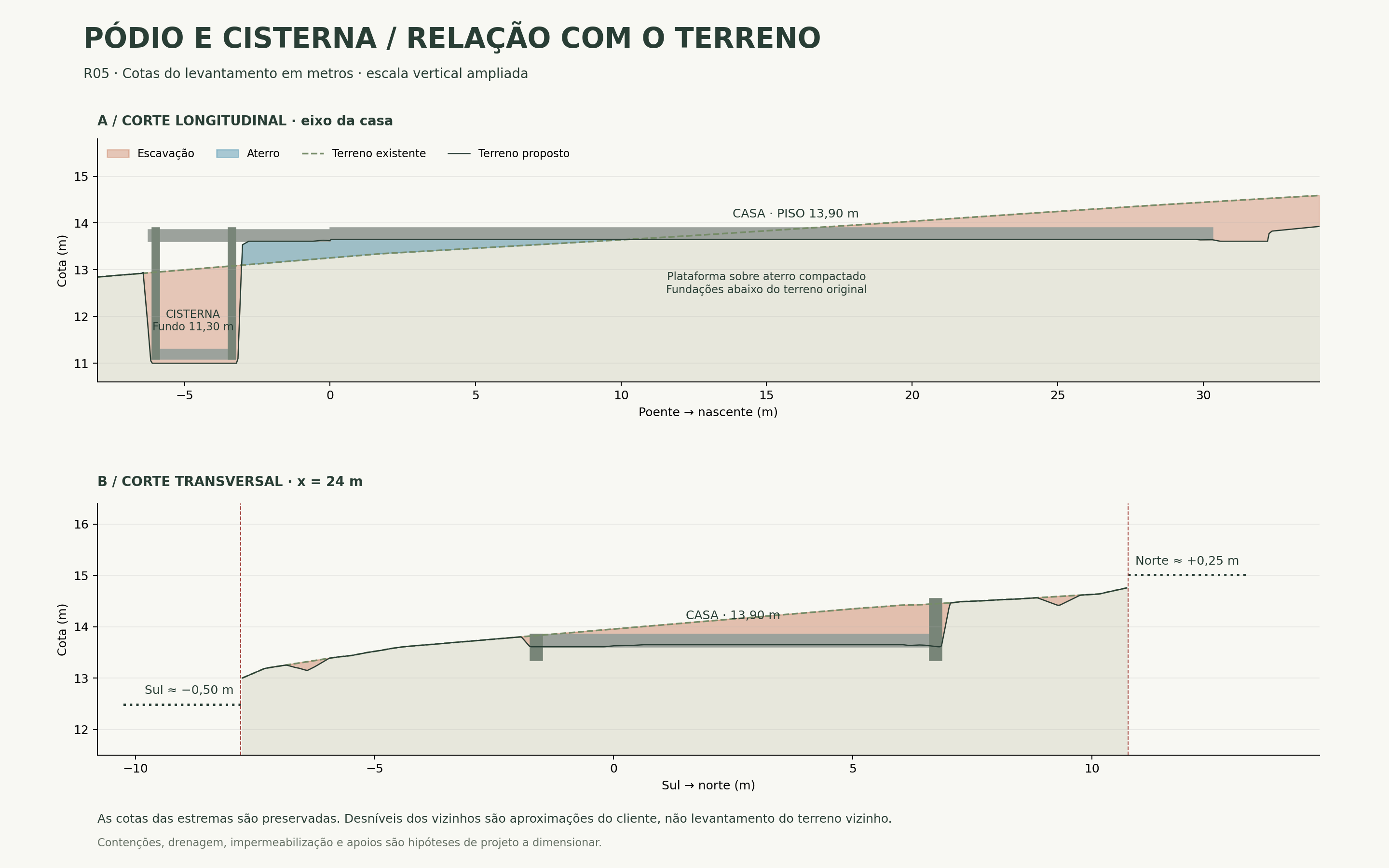

O terreno desce de nascente para poente. A casa mantém o piso à cota 13,90 m; o terraço fica 4 cm abaixo. O pódio estende-se sob a projeção da estufa e da pérgola.
A parte poente tem uma laje suspensa sobre a cisterna. A restante plataforma assenta sobre aterro compactado, com contenção junto à casa e fundações abaixo do terreno original.
Quantidades preliminares entre superfícies TIN. Excluem decapagem, escavação de fundações e serviços, folga de execução, substituição de solos e empolamento.
Sombra por cima.
Água por baixo.

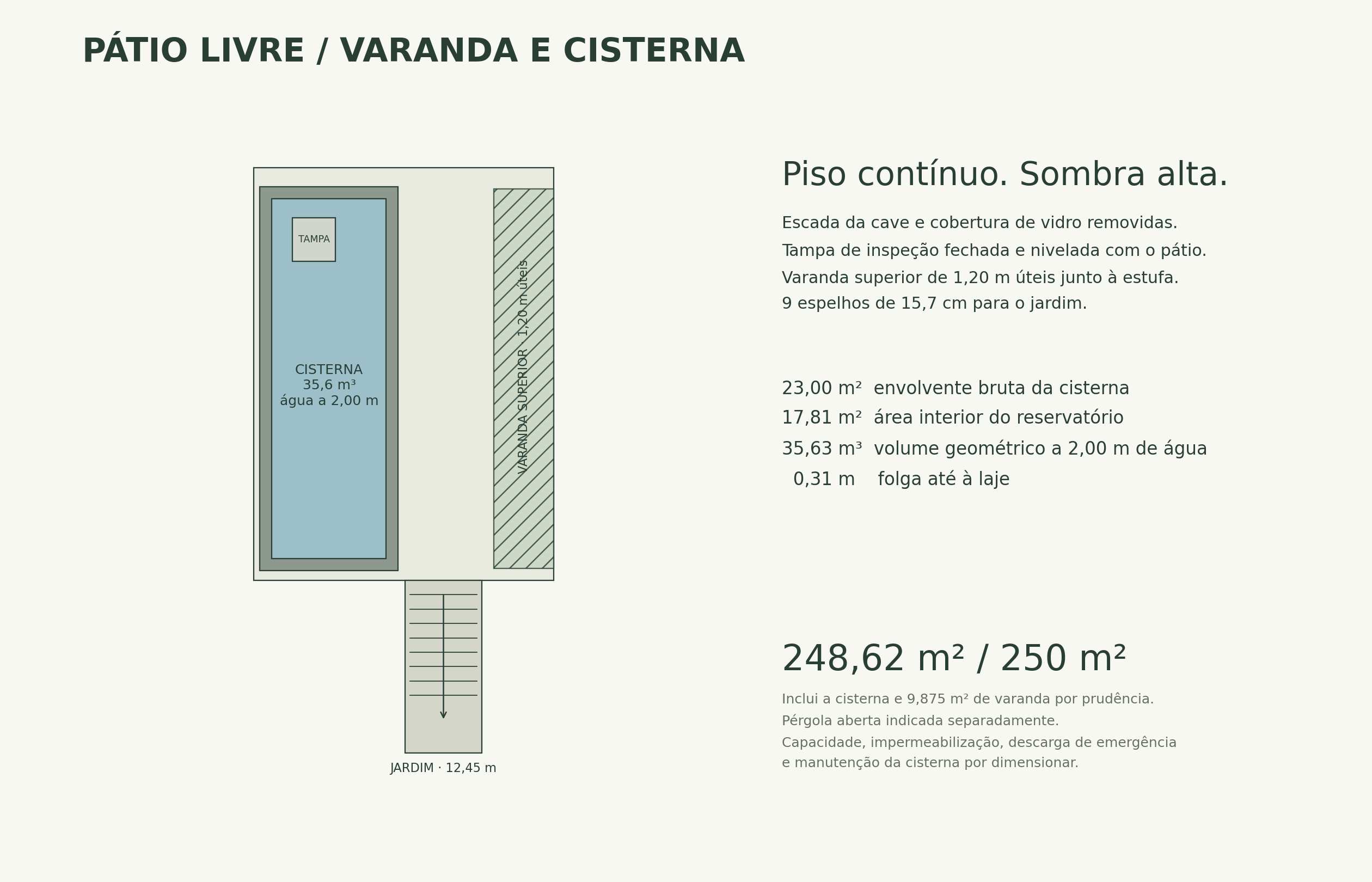

A escada da cave e a sua cobertura de vidro desaparecem. O pátio volta a ter um piso contínuo, com uma tampa de inspeção fechada. Dois sombreadores têxteis retráteis, semelhantes aos interiores, ficam suspensos junto à cobertura.

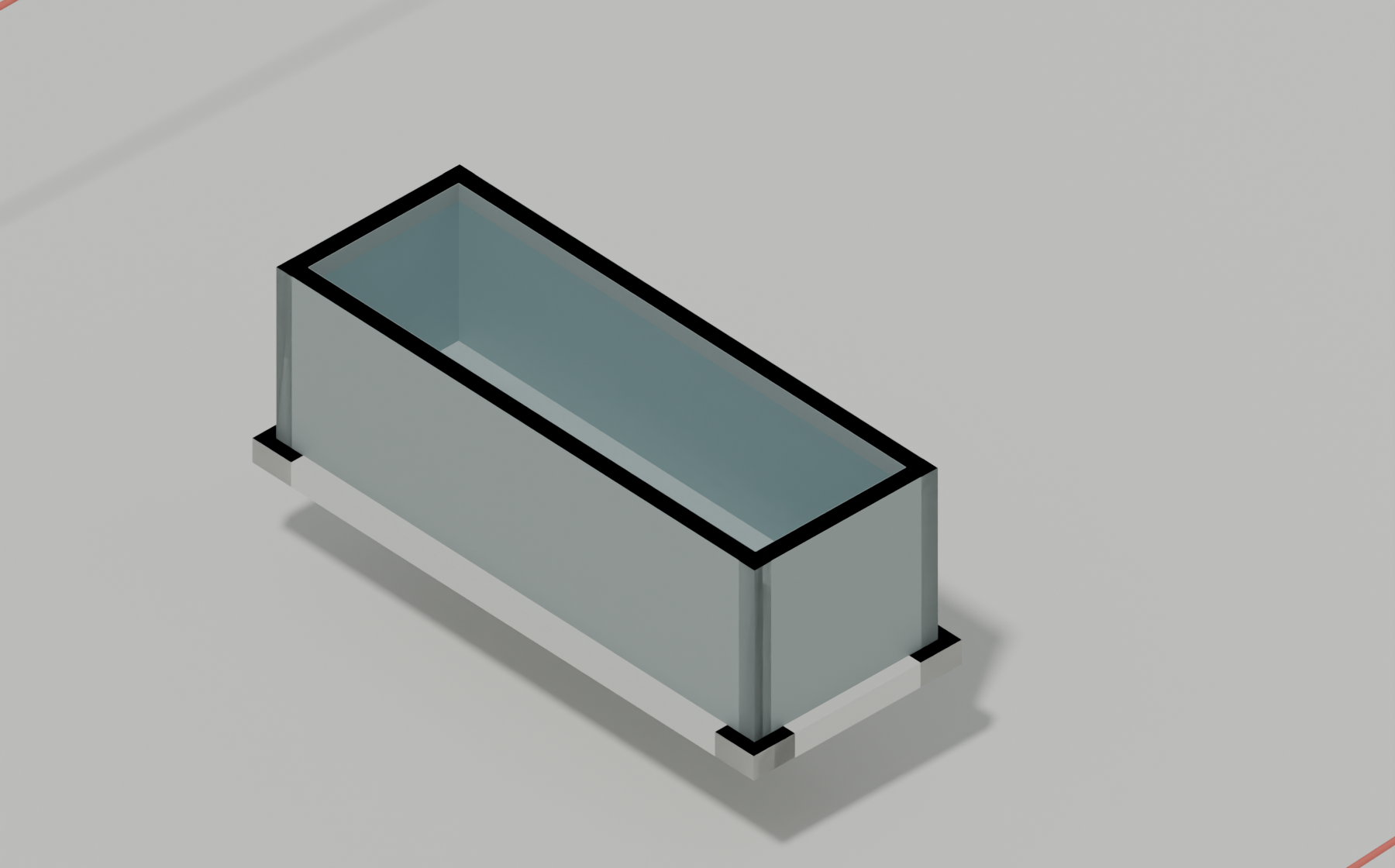

Sob o terraço, uma cisterna de estudo ocupa 23 m² brutos. Com 2 m de água, a geometria permite cerca de 35,6 m³; o nível e a capacidade útil ainda precisam de dimensionamento. Não se propõe acesso corrente ao depósito.
| Casa, incluindo estacionamento coberto | 198,39 m² |
| Banho fechado no piso superior | 7,89 m² |
| Caixas das escadas no piso superior — incluídas por prudência | 9,47 m² |
| Cisterna — envolvente bruta reservada por prudência | 23,00 m² |
| Varanda superior aberta — incluída por prudência | 9,875 m² |
| Total geométrico programado | 248,62 m² |
| Limite indicado pelo cliente | 250,00 m² |
| Estufa — excluída por indicação do cliente | 235,44 m² |
| Pérgola aberta — indicada separadamente | 47,40 m² |
A varanda é contabilizada e a envolvente da cisterna reduzida de 33 para 23 m², mantendo o programa da casa. O enquadramento municipal da cisterna, pérgola e contentores continua por confirmar. Não se assume uma isenção nova para o depósito; a conta geométrica não certifica o cumprimento do PDM.
A estufa continua
para o exterior.

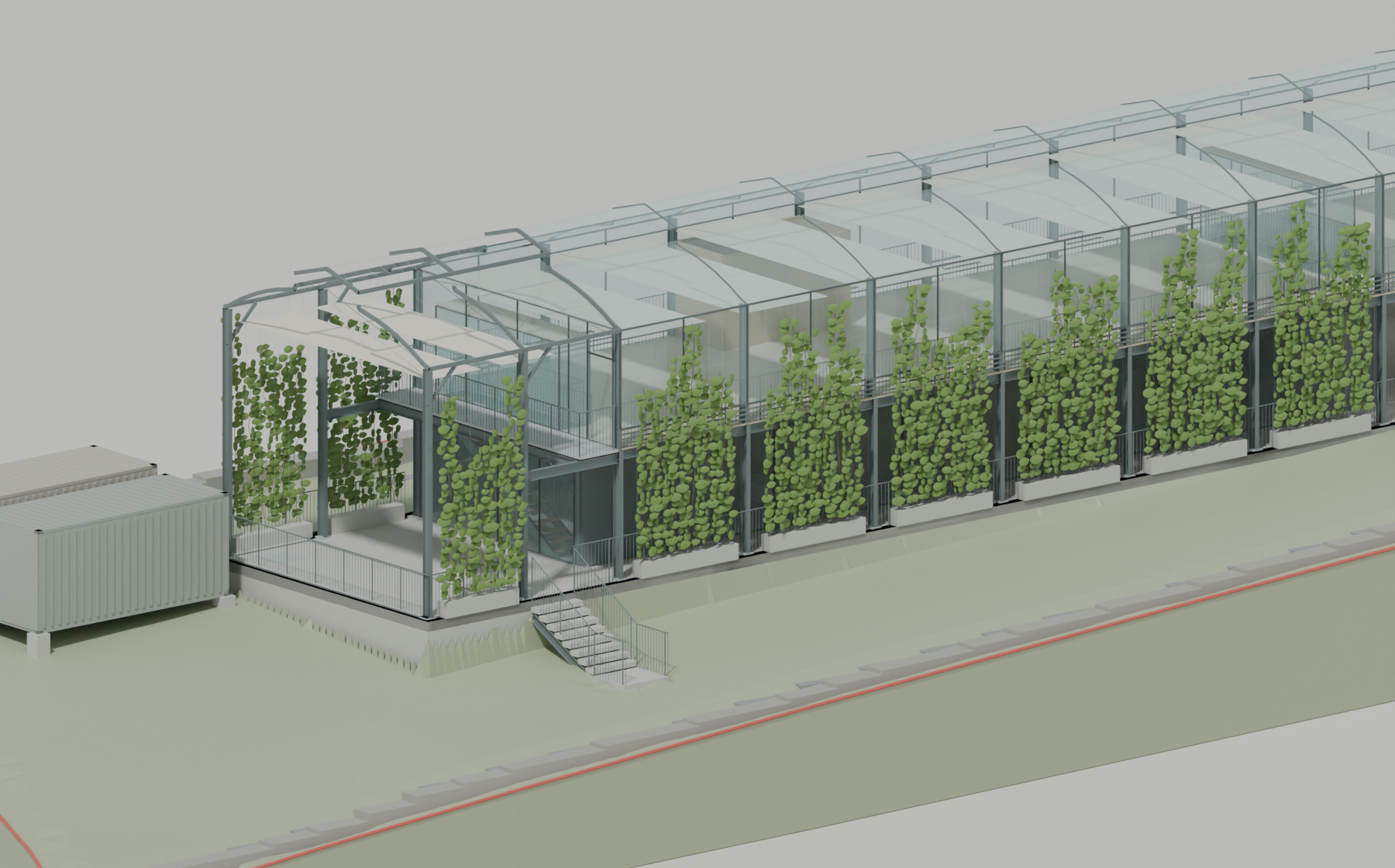

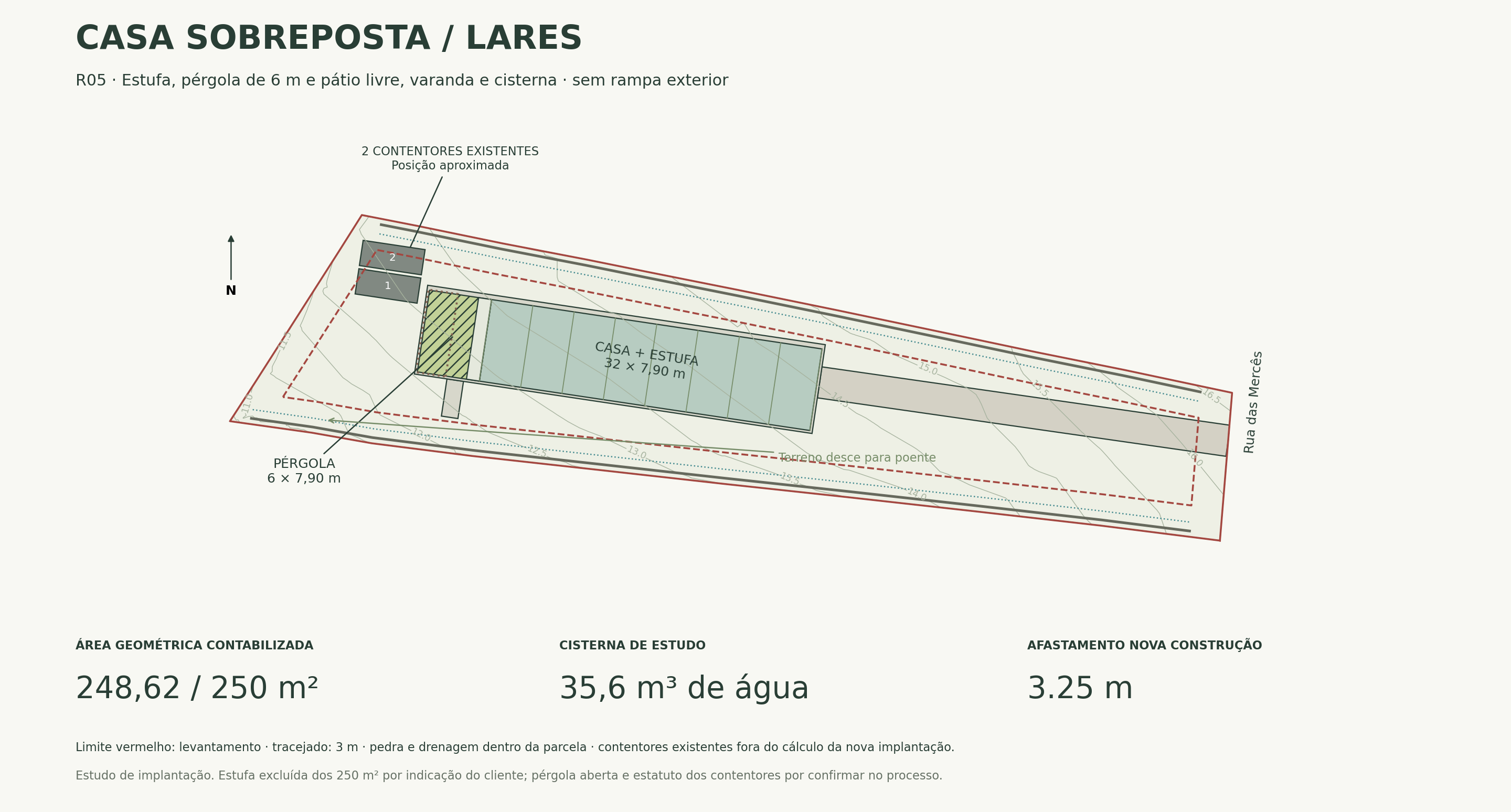

A nova pérgola avança 6 m a poente, à altura da estufa. O espaço diante da cozinha tem duplo pé-direito e uma fachada integralmente envidraçada. Fios e trepadeiras ocupam a frente sul e os dois vãos laterais assinalados na pérgola. Uma varanda superior de 1,20 m úteis acompanha a fachada poente, ligada à galeria sul por uma porta. Nove espelhos de cerca de 15,7 cm e cobertores de 30 cm descem do pátio para o jardim.
Norte · vizinho cerca de 25 cm acima
Bordadura de pedra e vala de interceção dentro da parcela. A escavação fica retida junto à casa; as cotas no limite mantêm-se. As árvores esquemáticas foram retiradas.
Sul · parcela cerca de 50 cm acima do vizinho
Contenção baixa de pedra e faixa drenante do nosso lado. O destino final da água permanece por definir, sem assumir descarga para o vizinho.
Os desníveis dos vizinhos são aproximações fornecidas pelo cliente. Não constituem um levantamento dos terrenos vizinhos.

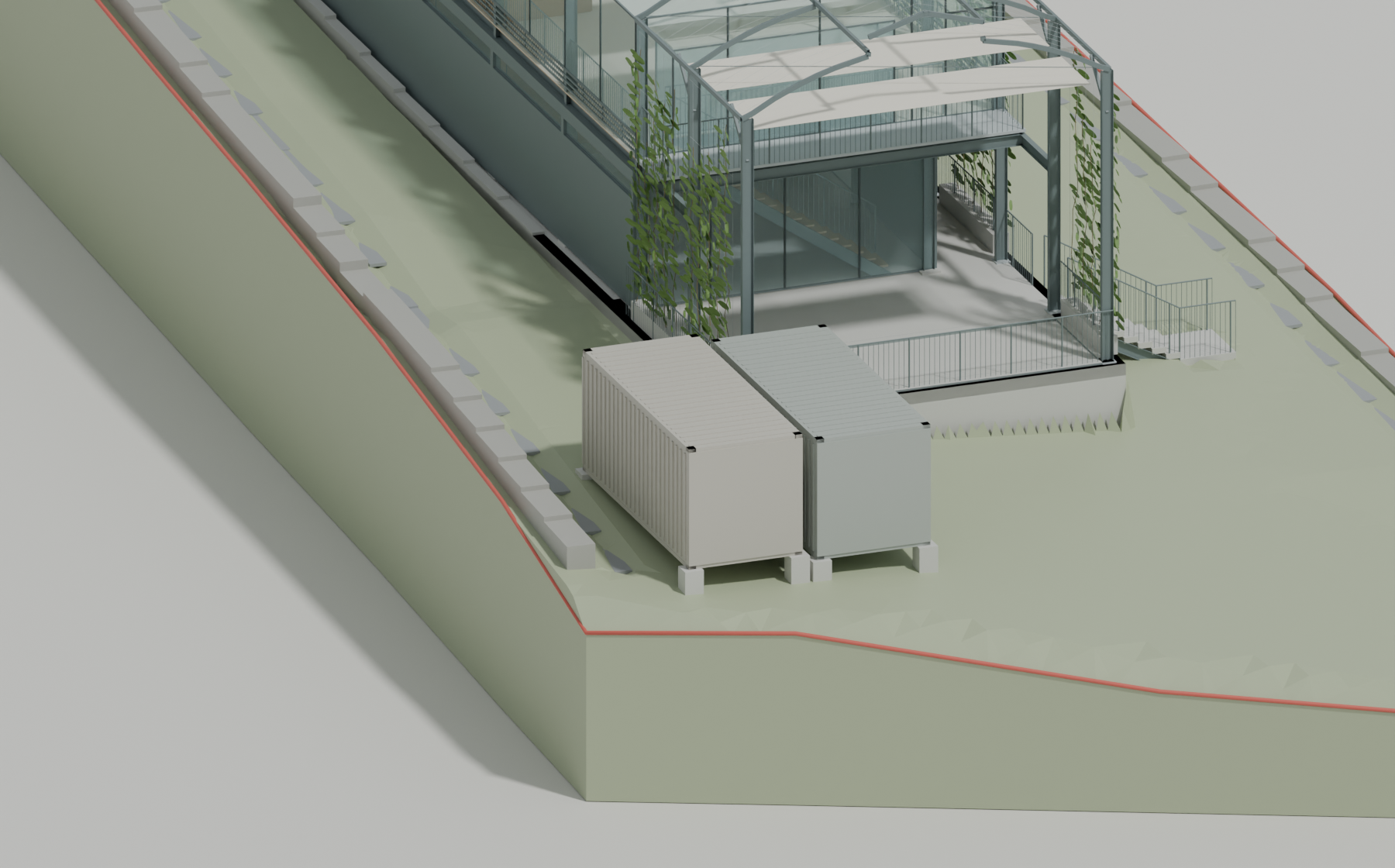

Os dois contentores.
Dois contentores marítimos de 6 m são representados a noroeste, na zona assinalada. A posição é aproximada; largura de 2,44 m, altura de 2,59 m, cor e apoios são hipóteses de representação.
Elementos existentes de contexto. Não estão incluídos na verificação de afastamento da nova construção nem no respetivo cálculo de áreas; o seu estatuto deve ser confirmado no processo.
200 km/h.
Uma ação a dimensionar.

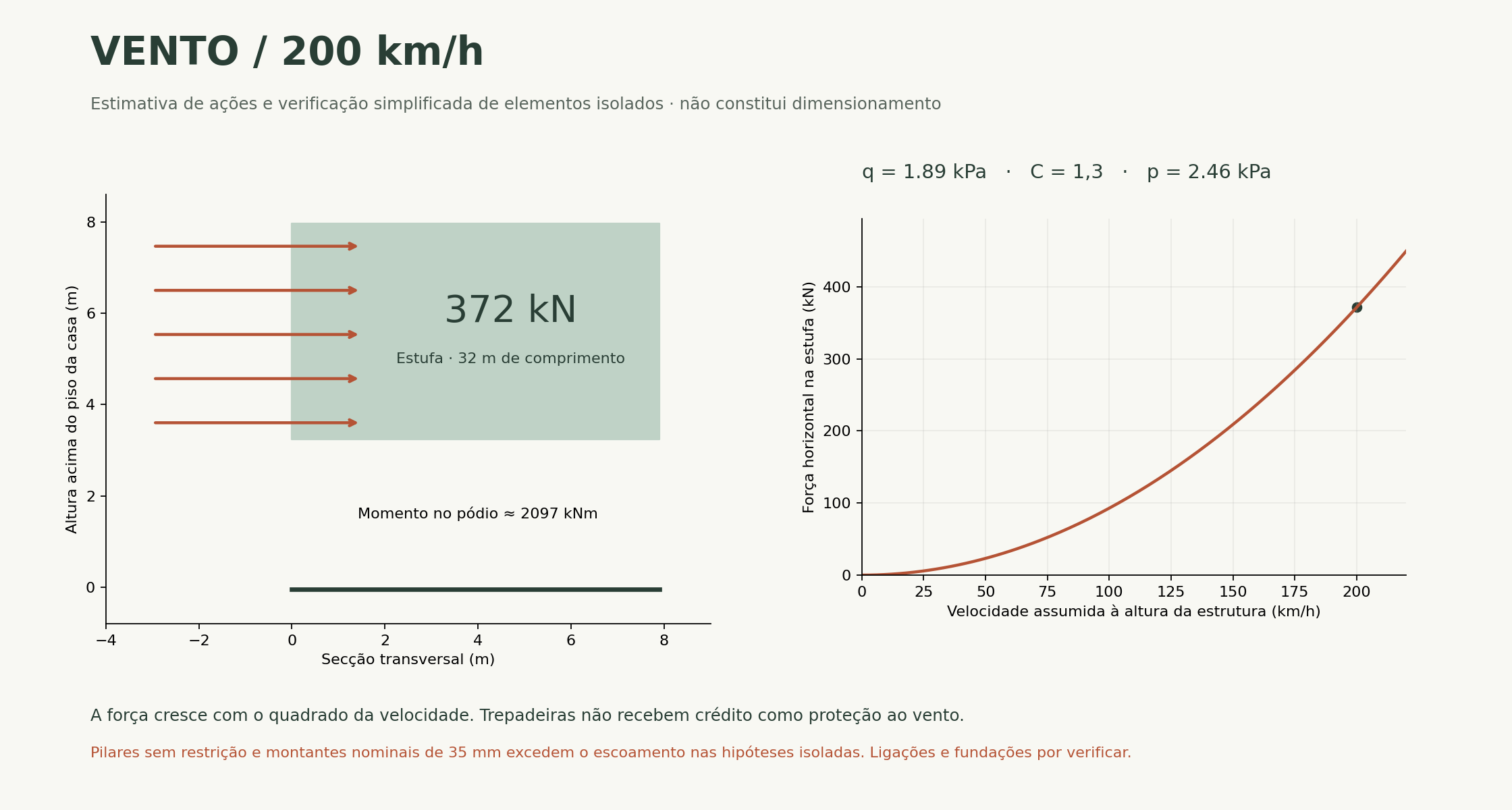

Com 200 km/h assumidos como rajada à altura da estrutura, a pressão dinâmica é de 1,89 kPa. No cenário ilustrativo C = 1,3, a força lateral na envolvente da estufa é de cerca de 372 kN e o momento no pódio de 2 097 kNm.
As verificações simplificadas assinalam os montantes nominais de 35 mm e os pilares da pérgola sem restrição lateral como insuficientes nas hipóteses isoladas. O conjunto real, as ligações, o vidro e as fundações ainda não foram dimensionados. Não há resistência verificada a 200 km/h.
Sensibilidade de ações, não previsão de colapso. Coeficientes assumidos, sem seleção normativa local. O levantamento da cobertura é um caso distinto: cerca de 621 kN para pressão de sucção uniforme C = 1,3 antes do peso próprio. As plantas não são consideradas proteção ao vento; os sombreadores abertos também acrescentam carga.
Cálculo e hipóteses · relatórioResultados · JSONModelo e desenhos.
Construção de referência Casa DFL: aço, vigamento leve de madeira e OSB, envolvente leve e betão. O pódio, a cisterna e a pérgola são desenvolvimentos de estudo.
A estufa não tem uma resistência verificada a 200 km/h. A resistência ao vento depende da cobertura, envidraçados, aberturas, contraventamento e ancoragens até às fundações. Os novos pilares não demonstram, por si, resistência ao levantamento.
Geometria: afastamento mínimo de 3,25 m para a nova construção, incluindo fundações. As contenções de limite, drenagem e contentores existentes são verificados dentro da parcela.
A desenvolver: geotecnia, estrutura, vento, segurança do vidro, impermeabilização, drenagem, manutenção da cisterna, acessibilidade e compatibilização de especialidades. A remoção da rampa deixa o acesso à estufa pelas duas escadas interiores.
Levantamento GN_09.26_213 Lares · setembro de 2026 · PT-TM06 / ETRS89. Cotas do levantamento; datum vertical não identificado. Imagens extraídas do modelo de estudo.
