Casa / Lares · Revisão E em 3D

Explorar o modelo

CamadasCoberturas e tetosParedes e envidraçadosFrentes dos armáriosTerreno e contentoresTrepadeiras e floreirasEmbasamento e cortina vegetal atualizados sobre o levantamento. Movimentos de terra e afastamentos por rever.

Selecione um elemento no modelo.Arraste para rodar; use a roda para aproximar.

Ficheiros do projeto

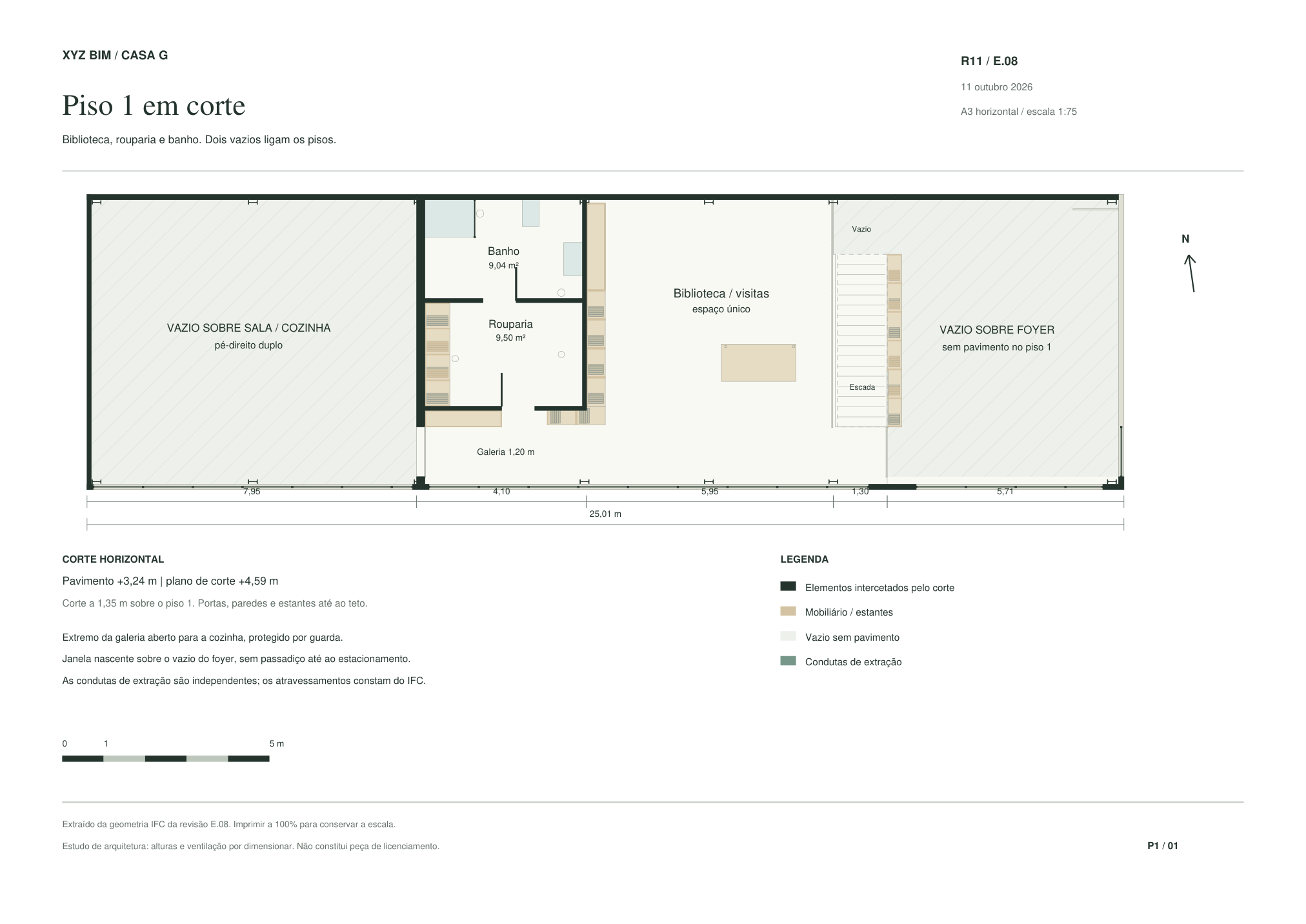

Licenciamento nesta revisão Planta em corte do piso 1 · PDF Planta em corte do piso 1 · imagem Descarregar IFC Descarregar GLB Abrir cena Blender Plantas de base · antes das correções

Extração da cozinha e cinco respiradouros independentes. Caudais, diâmetros e admissão de ar por dimensionar.
Pala sul de 1,50 m, sem acesso. Banho superior 9,04 m² · rouparia 9,50 m².
Área de estudo: 264,00 m² — excede o objetivo de 250 m² em 14,00 m². Ver medição.
Alturas provisórias: +3,24 m entre pisos. Pilares IPN 220; vigas IPE 240 e perfis secundários de estudo. Tetos: 2,92 m no rés-do-chão / 2,72 m na biblioteca. Dimensionamento estrutural e ligações da pala com corte térmico por desenvolver.

Arrastar: rodar · botão direito: deslocar · roda: aproximar

A preparar a revisão E…
